Cięcie plazmowe CNC — jak działa i jakie ma korzyści?

Czym jest cięcie plazmowe CNC?

Cięcie plazmowe CNC to zaawansowana technika obróbki metalu, która wykorzystuje zjonizowany strumień plazmy o ekstremalnie wysokiej temperaturze. Mechanizm działania polega na błyskawicznym topieniu przewodzących prąd materiałów, które następnie są wydmuchiwane za pomocą silnego strumienia gazu. Sterowanie numeryczne pozwala na niezwykle precyzyjne wycinanie detali z arkuszy blachy osiągających nawet 50 mm grubości.

Typowa instalacja tego typu składa się z:

• agregatu,
• palnika,
• stołu roboczego,
• systemu przygotowania powietrza.

Takie rozwiązanie pozwala znacząco ograniczyć odpady, co w połączeniu z wąską szczeliną cięcia czyni proces wyjątkowo wydajnym – szczególnie w branży maszynowej oraz motoryzacyjnej. Automatyzacja gwarantuje pełną, bezbłędną powtarzalność wszystkich elementów. Stabilność parametrów utrzymywana podczas obróbki stali czarnej czy nierdzewnej potwierdza, że technologia plazmowa stanowi optymalny wybór dla nowoczesnych zakładów produkcyjnych wymagających najwyższej dokładności.

Jakie korzyści daje cięcie plazmowe CNC?

Dzięki zastosowaniu sterowania numerycznego cięcie wyróżnia się wyjątkową precyzją i powtarzalnością. Automatyzacja tego procesu skutecznie eliminuje ryzyko błędów ludzkich, znacząco przyspieszając pracę w porównaniu z tradycyjnymi metodami. Dotyczy to szczególnie obróbki:

• stali czarnej,
• nierdzewnej,
• aluminium.

Wąska szczelina cięcia pozwala w pełni wykorzystać surowiec, co przekłada się na mniejszą ilość odpadów i wymierne oszczędności. Technologia ta zachwyca elastycznością, umożliwiając nie tylko skomplikowane wycinanie kształtów, ale także:

• ukosowanie krawędzi,
• żłobienie,
• cięcie według szablonów.

Tak szerokie spektrum zastosowań znajduje uznanie w produkcji części samochodowych oraz precyzyjnych komponentów maszynowych. Efektywność operacyjną gwarantuje pełna integracja z rozwiązaniami typu:

• ploter plazmowy,
• stół CNC.

Bezpieczeństwo w zakładzie wzrasta dzięki rezygnacji z łatwopalnych gazów, co stanowi istotną zaletę w codziennej pracy. Odpowiednio skonfigurowane tryby pracy nie tylko ułatwiają obsługę urządzenia, ale przede wszystkim zapewniają doskonałą jakość krawędzi, skutecznie minimalizując ryzyko deformacji termicznych metalu.

Jak działa wycinarka plazmowa CNC?

Cięcie plazmowe opiera się na wytworzeniu łuku elektrycznego między elektrodą a obrabianym metalem. Kluczową rolę odgrywa tu agregat, który dzięki dostarczanemu prądowi oraz gazom technicznym, takim jak:

• azot,
• tlen,
• argon.

Generuje on strumień plazmy o ogromnej energii, który błyskawicznie roztapia materiał, umożliwiając jego precyzyjną obróbkę. Za formowanie tego strumienia odpowiada palnik wyposażony w specjalne dysze i pierścienie zawirujące. Całość nadzoruje sterowanie CNC, które dzięki analizie plików DWG lub DXF z wysoką dokładnością wyznacza ścieżkę ruchu głowicy w układzie współrzędnych. Jakość krawędzi zależy w głównej mierze od prawidłowej konfiguracji parametrów pracy, takich jak:

• prędkość,
• kierunek przesuwu,
• wysokość palnika nad arkuszem.

Nowoczesne systemy posiadają zaawansowaną automatykę, która na bieżąco dopasowuje ustawienia do grubości metalu. Aby praca przebiegała bezpiecznie i wydajnie, niezbędne jest zapewnienie stałego uziemienia obrabianego elementu. Nie można również zapominać o regularnej wymianie części eksploatacyjnych, jak elektrody czy dysze, co chroni urządzenie przed spadkami wydajności. Cały zestaw, w tym ploter i stół roboczy, współpracuje z zewnętrznym źródłem sprężonego powietrza lub gazu, co pozwala na skuteczne usuwanie roztopionego materiału ze szczeliny cięcia.

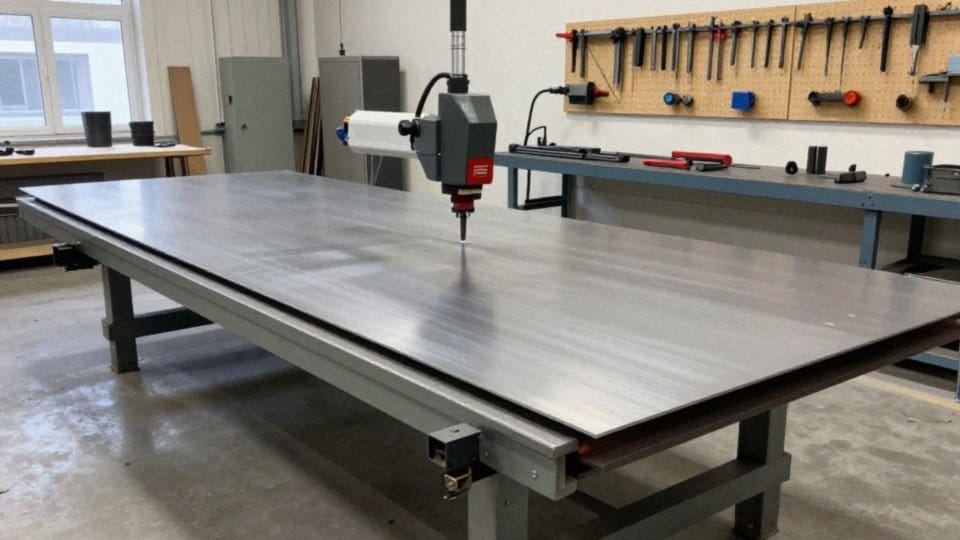

Jakie materiały i grubości tnie cięcie plazmowe?

Technologia ta pozwala na precyzyjną obróbkę materiałów przewodzących, obejmującą:

• stal czarną,
• stal nierdzewną,
• aluminium.

Ostateczny wygląd krawędzi jest ściśle uzależniony od ustawień źródła zasilania. Jeśli dysponujemy standardowym systemem CNC, bez trudu przetniemy blachy o grubości do 50 mm, natomiast przy zastosowaniu technologii wysokoamperażowych lub urządzeń ręcznych, zasięg ten wzrasta do 75 mm. Najpotężniejsze instalacje przemysłowe radzą sobie nawet z grubymi metalowymi elementami rzędu 150 mm.

Plazma do wypalania — jak działa i jakie ma korzyści?

Szybkość pracy oraz dokładność wykonania zależą od doboru odpowiedniej dyszy i mocy zasilania. Dużym udogodnieniem jest brak wymogu wstępnego oczyszczania metalu z rdzy czy starych warstw lakieru – maszyna radzi sobie z nimi bez problemu. Choć typowe rozwiązania CNC narzucają ograniczenie średnicy otworu do około 30 mm, wszechstronność tej metody jest nieoceniona. Umożliwia ona nie tylko cięcie kształtowe, ale także ukosowanie i żłobienie.

Co więcej, układy pozwalające na piętrowe układanie arkuszy na stole znacząco zwiększają wydajność i pomagają ograniczyć odpady produkcyjne.

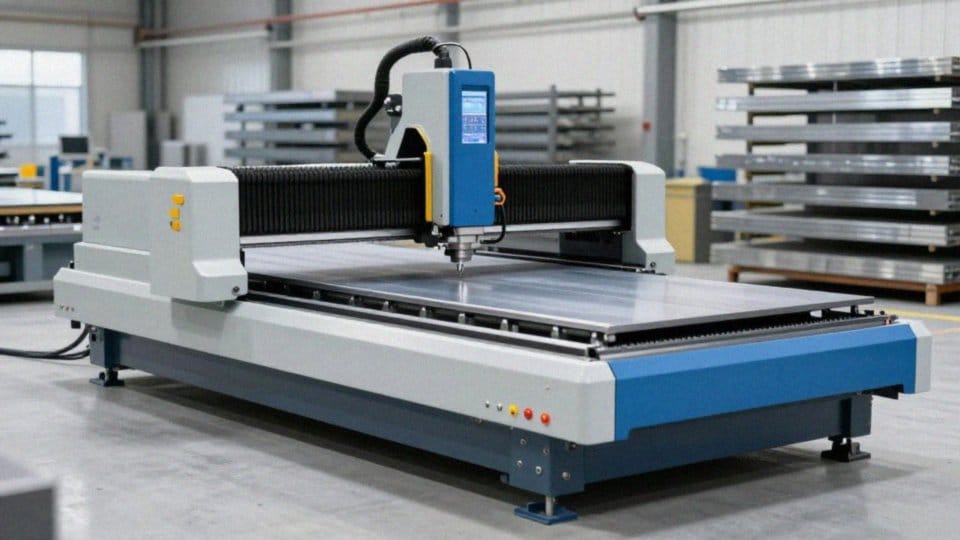

Jak precyzyjne jest cięcie plazmowe CNC?

W standardowych usługach cięcie plazmowe CNC zapewnia precyzję z odchyłkami rzędu 1 mm na stronę elementu. Ta powtarzalność sprawia, że technologia ta doskonale sprawdza się w wymagających sektorach, takich jak:

• motoryzacja,
• produkcja zaawansowanych podzespołów maszynowych.

Aby jednak uzyskać satysfakcjonujące efekty, kluczowy jest staranny dobór parametrów, w tym:

• natężenia prądu,
• prędkości pracy,
• wysokości palnika względem arkusza.

Wiele zależy też od kondycji samej maszyny – zużyte dysze czy elektrody bezpośrednio wpływają na geometrię krawędzi. Stabilna konstrukcja stołu CNC oraz precyzyjne systemy prowadzenia to fundament, dzięki któremu proces przebiega płynnie i bez strat na jakości. Dobrze skonfigurowany sprzęt skutecznie ogranicza odkształcenia termiczne, co pozwala na bezpieczną obróbkę nawet skomplikowanych kształtów. Oczywiście warto pamiętać o zachowaniu odpowiednich proporcji przy wycinaniu otworów w zależności od grubości materiału. Suma tych działań decyduje o finalnej efektywności nowoczesnego parku maszynowego.

Jaki jest maksymalny rozmiar roboczy cięcia plazmowego?

W branży obróbki metalu za standardowy obszar roboczy przyjmuje się format 2500 × 1400 mm, co stanowi górną granicę wielkości arkusza dla pojedynczego detalu. Warto jednak pamiętać, że parametry te nie są sztywne – nowoczesne podejście pozwala na swobodne dostosowywanie metod cięcia do konkretnych wymagań zakładu. Dzięki zróżnicowanym konstrukcjom stołów plazmowych operatorzy mogą obsługiwać elementy o bardzo odmiennych gabarytach.

Wymaga to niekiedy stosowania wyspecjalizowanych maszyn lub technik łączenia komponentów już po zakończeniu procesu obróbki, co jest częstą praktyką w sektorze motoryzacyjnym czy przy produkcji zaawansowanych części maszyn. Gdy liczy się wydajność, praca z jednym arkuszem to za mało. Profesjonalne plotery plazmowe pozwalają na jednoczesną obróbkę wielu warstw materiału, znacząco optymalizując czas produkcji.

Ploter plazmowy własnej konstrukcji — jak go zaprojektować krok po kroku?

Planując logistykę na stole CNC, trzeba jednak zawsze brać pod uwagę ograniczenia technologiczne wybranego sprzętu. Kluczową kwestią jest tu zachowanie precyzji, co przy standardowych ustawieniach oznacza między innymi konieczność projektowania otworów o średnicy nie mniejszej niż 30 mm.

Jak przygotować pliki do wycinarki plazmowej?

Aby proces cięcia plazmowego przebiegł sprawnie, dostarcz nam dokumentację w formacie wektorowym, najlepiej DWG lub DXF. Pamiętaj, aby:

• przekonwertować obiekty 3D na płaskie kontury,
• zadbać o właściwą skalę i jednostki wymiarowe,
• zastosować nestingu, czyli optymalne rozmieszczenie detali na arkuszu, co pozwoli znacząco ograniczyć odpady materiałowe.

Projektując elementy, musisz brać pod uwagę możliwości maszyny – minimalna średnica wycinanego otworu to 30 mm. W opisie technicznym określ typ obróbki, wskazując, czy interesuje Cię:

• standardowe cięcie,
• wycinanie szablonowe,
• ukosowanie krawędzi.

Dobrze jest też zaznaczyć priorytety kolejności cięcia oraz preferowane ścieżki pracy głowicy. Niezbędne jest podanie dokładnych informacji o rodzaju materiału oraz jego grubości. Warto również doprecyzować wymagania dotyczące tolerancji wymiarowych, które standardowo przyjmujemy na poziomie 1 mm z każdej strony. Przekazanie nam kompletu takich danych wraz z sugerowanymi parametrami obróbki znacznie przyspiesza realizację zlecenia i gwarantuje, że gotowe detale będą idealnie odpowiadać Twoim założeniom projektowym.

Kiedy wymagane jest doświadczenie operatora?

W sytuacjach wymagających ręcznej korekty parametrów plazmy, wiedza i doświadczenie fachowców stają się nieocenione. To właśnie operator czuwa nad precyzyjnym doborem:

• natężenia prądu,
• prędkości przesuwu,
• odpowiednim dystansem palnika od arkusza.

Dzięki jego umiejętnej optymalizacji procesu udaje się nie tylko zminimalizować ryzyko odkształceń termicznych, ale także podnieść estetykę krawędzi. Równie istotna jest dbałość o sprzęt. Regularna kontrola techniczna oraz szybka wymiana wyeksploatowanych części, takich jak:

• dysze,
• elektrody.

Stanowią fundament utrzymania wysokiej precyzji cięcia. Wykwalifikowany specjalista potrafi również sprawnie skonfigurować maszynę do bardziej złożonych zadań, w tym:

• precyzyjnego ukosowania,
• żłobienia.

Bezpieczeństwo pozostaje absolutnym priorytetem w codziennej pracy. Odpowiednia odzież ochronna i specjalistyczne okulary to standard, o którym nie można zapominać, podobnie jak o właściwym uziemieniu, które zabezpiecza przed awariami i chroni zdrowie obsługi. Profesjonalna wiedza pozwala nie tylko na sprawny serwis systemów CNC, ale także na błyskawiczną diagnostykę usterek. W rękach eksperta leży decyzja o sposobie prowadzenia głowicy czy optymalnym kierunku cięcia, co bywa decydujące przy wymagających materiałach, jak choćby aluminium. Dzięki świadomemu podejściu operatora produkcja staje się bardziej efektywna, a proces technologiczny przebiega płynnie i bez zbędnych komplikacji.
