Gdzie znajduje się oznaczenie silnika 1.9 TDI?
Oznaczenie jednostki 1.9 TDI wygrawerowano na płaskim fragmencie bloku silnika. Najszybciej odnajdziesz je w pobliżu trzeciego cylindra, bezpośrednio pod głowicą. Z uwagi na słabe oświetlenie w tym miejscu, warto mieć pod ręką latarkę, a jeśli dostęp przysłaniają przewody paliwowe czy węże układu chłodzenia, być może będziesz musiał je delikatnie odsunąć.
Gdy na metalu pojawi się nalot rdzy, przemyj to pole – czytelna powierzchnia to gwarancja, że wykonane zdjęcie dokumentacyjne okaże się wyraźne. Jeśli jednak nie chcesz zaglądać pod maskę, najszybszym rozwiązaniem będzie wgląd w dokumentację pojazdu. Kod silnika powiązany z VIN-em znajdziesz w:
- dowie rejestracyjnym,
- karcie auta,
- książce serwisowej.
Warto również zerknąć do bagażnika; w okolicy wnęki na koło zapasowe producenci często wklejają tabliczkę z pełną specyfikacją wyposażenia oraz modelem jednostki napędowej. Dodatkowe dane identyfikacyjne ukryto także na plastikowej osłonie rozrządu oraz przy progu drzwi pasażera. Pamiętaj, aby przy ewentualnej wymianie silnika zawsze zestawić oznaczenia z fabrycznych naklejek z oficjalną kartą techniczną – to najpewniejszy sposób, by uniknąć kosztownych pomyłek.
Czy oznaczenie 1.9 TDI jest na plastikowej osłonie rozrządu?
W jednostkach napędowych 1.9 TDI na obudowie rozrządu często widnieje naklejka z kodem silnika oraz fragmentem numeru seryjnego. Obecność tego oznaczenia zależy od rocznika oraz konkretnego wariantu, jak choćby:
- 1Z,
- AFN,
- AVF,
- AJM.
Choć etykieta na plastikowej pokrywie ułatwia mechanikom błyskawiczną identyfikację technicznej specyfikacji, nie jest to rozwiązanie trwałe. Dane na obudowie zazwyczaj nie są kompletne, gdyż brakuje tam pełnego ciągu cyfr. Co więcej, plastikowy element łatwo uszkodzić, zgubić lub wymienić podczas napraw, co czyni go jedynie orientacyjną wskazówką. Dlatego profesjonalny serwis zawsze weryfikuje tożsamość motoru, odczytując numer wybity bezpośrednio na jego bloku. Porównanie tych dwóch źródeł pozwala wyeliminować pomyłki przy zakupie części i precyzyjniej wyznaczyć interwały serwisowe. Pamiętaj jednak, by podczas zdejmowania osłony zachować dużą ostrożność, aby nie uszkodzić delikatnych elementów układu rozrządu.
Jak odczytać i sfotografować numer silnika 1.9 TDI?
Zanim przystąpisz do odczytu numeru silnika, zgromadź niezbędny zestaw:
- latarkę,
- preparat odrdzewiający,
- szczotkę drucianą.
Jeśli gęsta zabudowa komory silnika utrudnia dostęp, użyj klucza, by zdemontować zbędne osłony. Najpierw usuń warstwę rdzy z bloku silnika – czysta powierzchnia to podstawa, by uzyskać odpowiedni kontrast i wyraźną fotografię. Właściwe oświetlenie to klucz do sukcesu. Skieruj strumień światła pod kątem; boczne padanie iluminacji wydobędzie głębię znaków, tworząc wyraźne cienie w ich zagłębieniach.
Robiąc zdjęcia, przełącz aparat w tryb makro i zadbaj o stabilizację urządzenia, opierając je o dowolną podporę lub używając statywu. Wykonaj kilka ujęć z różnych perspektyw, aby żaden szczegół nie umknął Twojej uwadze.
Otrzymany wynik zestaw z dokumentacją:
- dowodem rejestracyjnym,
- kartą pojazdu,
- wklejką serwisową zazwyczaj ukrytą w bagażniku obok koła zapasowego.
Dla pewności sprawdź też naklejkę umieszczoną na obudowie rozrządu. Jeśli oceniasz stan auta przed zakupem lub planujesz wymianę jednostki napędowej, weryfikacja zgodności tych danych ze specyfikacją producenta jest niezbędna. Gdy wciąż masz wątpliwości, poproś o opinię mechanika, który fachowo oceni autentyczność oznaczeń i historię silnika.
Jak rozpoznać wariant 1.9 TDI po kodzie?
Kod silnika stanowi podstawowy identyfikator jednostki napędowej, określający jej kluczowe parametry, takie jak:
- moc,
- moment obrotowy,
- konfiguracja osprzętu.
Symbole typu 1Z, AFN, AVF czy AJM są niezbędne przy precyzyjnym dobieraniu podzespołów, od turbosprężarek po przepływomierze i pompy wtryskowe. Te techniczne różnice bezpośrednio rzutują na codzienne użytkowanie pojazdu – choćby jednostki generujące od 90 do 160 KM wymagają zupełnie innych zestawów rozrządu.
Aktualny wariant silnika zweryfikujesz, porównując oznaczenie wybite na bloku z danymi w książce serwisowej, naklejką w bagażniku przy kole zapasowym lub tabliczką znamionową przy progu pasażera. Kod ten zdradza również zaawansowanie technologiczne auta, jasno różnicując nowsze układy z pompowtryskiwaczami od starszych konstrukcji bazujących na pompie rotacyjnej.
Jeśli masz wątpliwości jak odczytać te oznaczenia, zajrzyj do katalogu części zamiennych lub skontaktuj się z autoryzowanym serwisem. Pamiętaj, że podczas wymiany silnika idealna zgodność kodu z dokumentacją pojazdu jest krytyczna dla poprawnej współpracy jednostki ze skrzynią biegów oraz układem paliwowym.
Gdy numer na bloku jest zatarty lub nieczytelny, warto posiłkować się forami dla pasjonatów modeli 1.9 TDI. Często znajdziesz tam pomocne zestawienia kodów przypisane do konkretnych roczników, a nawet archiwalne fotografie ułatwiające identyfikację.

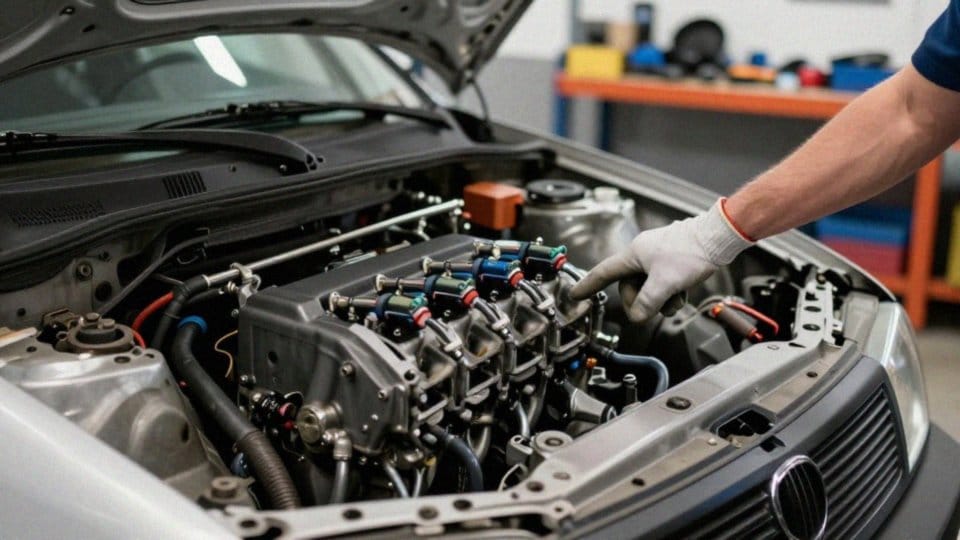

Jak rozpoznać pompowtryskiwacze w 1.9 TDI?
Jednostki 1.9 TDI oparte na pompowtryskiwaczach wyróżniają się specyficzną konstrukcją, którą dość łatwo zidentyfikować bez specjalistycznego sprzętu. Kluczową wskazówką jest brak typowych dla systemów common rail czy starszych pomp rozdzielaczowych przewodów wysokiego ciśnienia.
W przypadku pompowtrysków każdy moduł jest zintegrowany z pompą i umieszczony bezpośrednio w głowicy, co skutkuje charakterystycznym pionowym osadzeniem wtryskiwaczy nad każdym cylindrem. Najpewniejszym sposobem na potwierdzenie wersji silnika jest odczytanie jego kodu, na przykład popularnych oznaczeń AJM lub AVF, które znajdziesz w dokumentacji serwisowej bądź katalogach części.
Jeśli masz wątpliwości, przyjrzyj się głowicy: jeśli przewody paliwowe wychodzą ze wspólnego punktu i biegną do wtryskiwaczy, z pewnością masz do czynienia ze starszym układem z pompą rozdzielaczową. Warto mieć na uwadze, że ta technologia determinuje zarówno koszty eksploatacji, jak i serwisowania pojazdu.
Pompowtryski wymagają rygorystycznego przestrzegania interwałów wymiany płynów, a ewentualne awarie bywają znacznie droższe w naprawie niż w przypadku prostszych rozwiązań poprzedniej generacji. W sytuacjach niepewnych pomocne okazuje się zrobienie zdjęcia góry silnika i zestawienie go z danymi technicznymi przypisanymi do konkretnego kodu jednostki.
Co sprawdzić przy wymianie silnika 1.9 TDI?
| Cecha | Wartość/Opis | Dodatkowe informacje |
|---|---|---|
| Pojemność | 1896 cm3 | 4 cylindry, 8 zaworów |
| Układ wtryskowy | Bezpośredni wtrysk oleju napędowego | Pompowtryskiwacze od 1998 roku |
| Wyposażenie | Turbosprężarka | Zwiększa moc i moment obrotowy |
| Trwałość (oceniana) | 700-800 tysięcy kilometrów | Znane przypadki pokonania 1,3 miliona km |
| Okres produkcji | 18 lat | Produkowany do roku 2009 |
Wymiana jednostki 1.9 TDI wymaga przede wszystkim dbałości o kwestie techniczne i prawne. Zacznij od weryfikacji numeru na bloku oraz kodu silnika – jak 1Z, AFN, AVF czy AJM – i upewnij się, że są one zgodne z wpisami w dowodzie rejestracyjnym oraz karcie pojazdu.
Jeśli rozważasz zakup motoru typu Austauschmotor, najpierw dokładnie obejrzyj stan osprzętu. Skup się na:
- szczelności przewodów paliwowych i wodnych,
- kondycji wiązek elektrycznych,
- precyzyjnym dopasowaniu skrzyni biegów,
- turbosprężarki,
- przepływomierza oraz układu wtryskowego.
Przy jednostkach z przebiegiem przekraczającym 240 tys. km niezbędne jest sprawdzenie historii serwisowej i realnego zużycia komponentów. To idealny moment na wymianę:
- rozrządu,
- rolek,
- filtra oleju oraz płynu chłodniczego.
Takie profilaktyczne działanie oszczędzi Ci późniejszych problemów. Po montażu koniecznie podłącz samochód do komputera diagnostycznego, aby wyłapać ewentualne błędy i skalibrować układ wtryskowy. Warto przejrzeć rynek części zamiennych przed zakupem, co pozwoli uniknąć przykrych niespodzianek cenowych przy adaptacji elektroniki. Pamiętaj, aby postarać się o dokumentację prac od sprawdzonego mechanika; to znacznie ułatwi formalności w urzędzie komunikacji. Gdy już ruszysz w trasę, regularnie kontroluj szczelność układów paliwowego i chłodzenia. Taka sumienna dbałość o detale sprawi, że odpowiednio serwisowany motor bez trudu osiągnie przebieg rzędu 700–800 tys. km.
