Jak czytać wymiary rur? Przewodnik dla hydraulików i budowlanych

Jak czytać wymiary rur?

Aby skutecznie odczytywać wymiary rur, warto najpierw zrozumieć podstawowe oznaczenia. Najważniejsze z nich to:

• średnica nominalna (DN) – umowne oznaczenie, które nie zawsze dokładnie odzwierciedla faktyczny wymiar rury,
• średnica zewnętrzna (D) – rzeczywiste wymiary, często uznawana za bardziej wiarygodny wskaźnik.

Kiedy analizujemy wymiary rur, konieczne jest również uwzględnienie grubości ścianki, która ma istotny wpływ na wytrzymałość rury na działanie ciśnienia. Na przykład, zwiększona grubość ścianki pozwala rurze lepiej znosić wysokie ciśnienia. Im grubsze ścianki, tym wyższa maksymalna dopuszczalna wartość ciśnienia.

Warto też pamiętać o różnorodności materiałów, z jakich wykonane są rury. Rury stalowe różnią się wymaganiami dotyczącymi grubości ścianki i średnicy od rur z tworzyw sztucznych. Przy odczytywaniu wymiarów rurociągów istotne jest, aby dostosować je do specyfikacji projektu, co przyczynia się do lepszej wydajności całej instalacji. Zrozumienie wymiarów rur oraz ich oznaczeń jest niezbędne dla zapewnienia bezpieczeństwa oraz efektywności systemów rurociągowych.

Jak odczytywać wymiary rur stalowych w praktyce?

Odczytywanie wymiarów rur stalowych wymaga znajomości kilku podstawowych parametrów, które są kluczowe w tym procesie. Najważniejsze z nich to:

• średnica zewnętrzna (D),
• grubość ścianki (e),
• długość rur.

Średnica zewnętrzna odgrywa istotną rolę, gdyż wpływa na kompatybilność rur z różnymi łącznikami oraz innymi komponentami systemu rurociągowego. Z kolei grubość ścianki ma ogromne znaczenie, ponieważ odpowiednia wartość jest niezbędna do wytrzymania ciśnienia roboczego. Rury stosowane w instalacjach ciśnieniowych mają na przykład większą grubość, co gwarantuje ich bezpieczeństwo podczas transportu cieczy lub gazu pod wysokim ciśnieniem. Podczas pomiarów niezwykle ważne jest także zapoznanie się z normami DIN EN ISO, które precyzują standardy produkcji oraz wymagania dotyczące rur stalowych. Te normy określają nie tylko wymiary, ale również wytyczne odnoszące się do materiałów, co jest niezbędne dla zapewnienia jakości i trwałości rur. Przy planowaniu instalacji warto uwzględnić wszystkie te parametry, aby zyskać pewność co do sprawności oraz bezpieczeństwa całego systemu. Oprócz średnicy nominalnej (DN), należy również brać pod uwagę rzeczywiste wymiary, ponieważ ma to znaczenie dla uniknięcia problemów z dopasowaniem oraz wydajnością.

Co należy wiedzieć o wymiarach rur z tworzyw sztucznych?

Wymiary rur z tworzyw sztucznych, takich jak PVC (polichlorek winylu) oraz polipropylen, odgrywają kluczową rolę w projektowaniu systemów rurociągowych. Te rury są opisywane zarówno w metrach (mm), jak i w calach, co może być istotne w różnych kontekstach. Ciekawym wskaźnikiem jest SDR (Standard Dimension Ratio), który mierzy stosunek średnicy zewnętrznej do grubości ścianki. Im niższa wartość SDR, tym większa odporność rury na wysokie ciśnienia.

Ponadto, normy dla rur z tworzyw sztucznych, takie jak standardy ISO oraz ASTM, a także norma EN ISO 6708, dostarczają wytycznych dotyczących ich jakości oraz wymiarów. Grubość ścianki ma zasadnicze znaczenie dla wytrzymałości i trwałości rur w warunkach eksploatacyjnych, zapewniając odpowiednią nośność w systemach pod ciśnieniem.

W przypadku rur PP-R, zwykle spotyka się oznaczenia średnic zewnętrznych. Dlatego warto dobrze zrozumieć te parametry, ponieważ są one kluczowe dla efektywności i bezpieczeństwa każdej instalacji. Odpowiedni dobór wymiarów przyczynia się do minimalizacji ryzyka awarii podczas użytkowania.

Warto również zauważyć, że odczytywanie wymiarów rur powinno uwzględniać analizę ich zastosowań oraz specyfikacji projektowych, co pozwala na lepsze dostosowanie do konkretnych potrzeb.

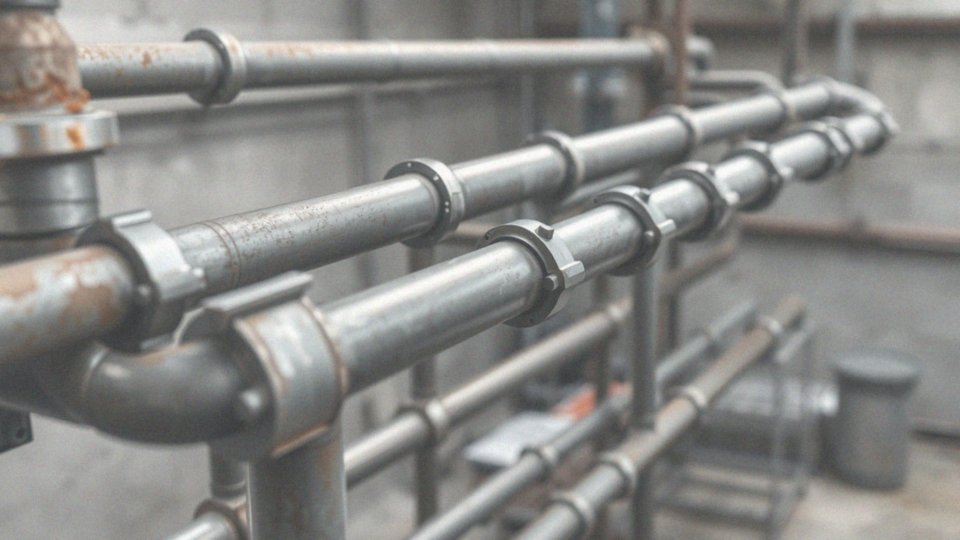

Co oznacza średnica DN?

Średnica DN, czyli średnica nominalna, odgrywa kluczową rolę w branży rur, zwłaszcza tych wykonanych ze stali. Warto jednak zaznaczyć, że to oznaczenie nie odzwierciedla rzeczywistego wewnętrznego wymiaru rury. Jest to połączenie umowy, które ma na celu uproszczenie standaryzacji rozmiarów.

W kontekście projektowania i łączenia elementów w systemach rurociągowych średnica nominalna staje się niezwykle istotna. Jej definicja opiera się na normie EN ISO 6708, która wprowadza spójne zasady dotyczące oznaczeń i właściwości rur. Dla przykładu:

• rura oznaczona jako DN 50 nie ma wewnętrznej średnicy 50 mm,
• średnice nominalne są powiązane z rzeczywistymi wymiarami zewnętrznymi oraz grubością ścianki,
• wpływa to na różnorodność zastosowań rur w instalacjach.

Zrozumienie pojęcia średnicy DN jest kluczowe dla funkcjonowania systemu w sposób efektywny i bezpieczny. Odpowiedni wybór elementów według tej średnicy zwiększa trwałość oraz wydajność instalacji. Taki sposób działania minimalizuje ryzyko problemów technicznych, które mogą pojawić się na skutek niewłaściwego dopasowania komponentów. Dlatego każdy, kto pracuje w dziedzinie instalacji, powinien być zaznajomiony z tą terminologią oraz umieć ją praktycznie zastosować. Wiedza ta umożliwia skuteczne projektowanie oraz realizację systemów rurociągowych.

Dlaczego średnica nominalna jest istotna?

Średnica nominalna (DN) odgrywa istotną rolę w projektowaniu i produkcji rurociągów. Dzięki standaryzacji wymiarów rur, możliwe jest łatwiejsze ich łączenie. Wiedza dotycząca DN przyspiesza dobór adekwatnych kształtek oraz akcesoriów hydraulicznych, co jest kluczowe dla efektywności całego systemu. W obliczeniach hydraulicznych, DN ma wpływ na prędkość przepływu medium.

Dokładne ustalenie DN pozwala przewidywać, jak rurociąg zachowa się w różnych warunkach, takich jak:

• ciśnienie,
• zmiany atmosferyczne.

Rury o większej średnicy nominalnej zazwyczaj zapewniają lepszą wydajność w transporcie cieczy oraz gazów, co ma ogromne znaczenie w różnych zastosowaniach przemysłowych. Niewłaściwy wybór DN może prowadzić do problemów z dopasowaniem, co osłabia całą konstrukcję. Każdy projektant systemów rurociągowych powinien pamiętać, że DN bezpośrednio wpływa na niezawodność oraz trwałość układu. Z tego powodu umiejętność analizy DN oraz jej praktyczne wykorzystanie stają się niezbędne w branży hydraulicznej oraz budowlanej.

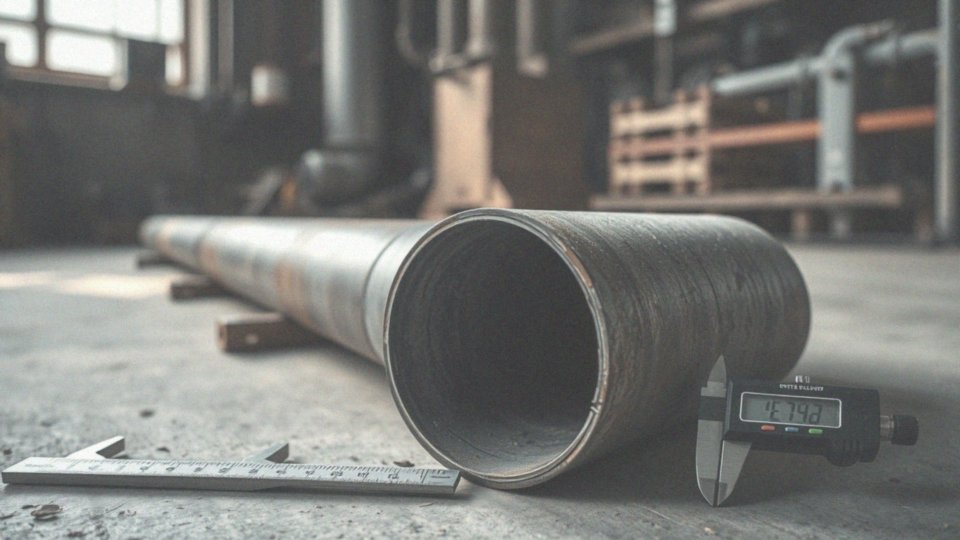

Jak określa się średnicę zewnętrzną rury (D)?

Średnica zewnętrzna rury, oznaczana jako D, to niezwykle istotny parametr, który pozwala określić rzeczywiste wymiary rury. Mierzenie tego wymiaru polega na zmierzeniu odległości od zewnętrznej krawędzi z jednej strony rury do krawędzi znajdującej się po przeciwnej stronie, a co istotne, uwzględnia to również grubość ścianki. Zrozumienie tej wartości jest kluczowe dla zapewnienia, że rury będą odpowiednio pasować do różnych elementów systemów hydraulicznych oraz instalacji.

Jakość połączeń w rurociągach oraz efektywność całego systemu bardzo często opierają się na precyzyjnym określeniu średnicy zewnętrznej. Nieprawidłowe oszacowanie średnicy D może prowadzić do trudności z dopasowaniem komponentów, co zwiększa ryzyko awarii całego układu. W systemach hydraulicznych zazwyczaj korzysta się z ustalonych wartości D, które różnią się w zależności od materiału, z jakiego wykonana jest rura. Na przykład, rury stalowe mają inne specyfikacje w porównaniu do rur stworzonych z tworzyw sztucznych, co znacząco wpływa na dobór odpowiednich komponentów.

Średnica D odgrywa również kluczową rolę przy obliczaniu maksymalnych dopuszczalnych ciśnień oraz przesyłaniu cieczy czy gazów. Co więcej, grubość ścianki, w parze ze średnicą zewnętrzną, kształtuje wytrzymałość rury na różne obciążenia. Rury o większej średnicy i grubszej ściance charakteryzują się wyższą nośnością, co czyni je bardziej odpowiednimi do trudnych warunków. Dlatego też, dokładne pomiary średnicy zewnętrznej są niezbędne dla zapewnienia efektywności i bezpieczeństwa całego systemu rurociągowego.

Do czego odnosi się symbol „fi” rur?

Symbol „fi” (Φ) odnosi się do zewnętrznej średnicy rur, co jest niezwykle istotne w kontekście projektowania instalacji. Dzięki temu oznaczeniu, które jest powszechnie stosowane w rysunkach technicznych oraz specyfikacjach, łatwiej jest zidentyfikować rury oraz ich kształtki. Ten wymiar, podawany w milimetrach, jest kluczowy dla prawidłowego dopasowania wszystkich elementów w systemie rurociągowym.

Na przykład w hydraulice precyzyjny dobór kształtek opiera się na znajomości średnicy zewnętrznej, co pozwala uniknąć problemów z kompatybilnością, a to z kolei wpływa na efektywność całej instalacji. Zrozumienie symbolu „fi” jest fundamentalne dla zapewnienia trwałości oraz bezpieczeństwa systemu. Dodatkowo, wiedza na ten temat sprzyja skutecznemu planowaniu rurociągów i minimalizuje ryzyko wystąpienia awarii. Wszystkie te aspekty są kluczowe dla sprawnego funkcjonowania całego układu.

Jak grubość ścianki wpływa na wytrzymałość rury?

Grubość ścianki rury (e) odgrywa kluczową rolę w jej wytrzymałości na ciśnienie. To oczywiste, że im jest ona grubsza, tym większe ciśnienie wody lub gazu potrafi znieść. Wpływa to bezpośrednio na odporność rury na siły ciśnieniowe, zarówno te wewnętrzne, jak i zewnętrzne.

W trudnych warunkach, rury w systemach ciśnieniowych wymagają solidniejszych ścianków, co wpływa na bezpieczeństwo całej instalacji. Rury o większej grubości ścianki często charakteryzują się wyższymi maksymalnymi wartościami ciśnienia, które mogą bezpiecznie wytrzymać. Różnice w grubości ścianki rur stalowych w porównaniu do plastikowych mają istotny wpływ na ich użyteczność w różnych zastosowaniach.

Zgodnie z normami, takimi jak DIN, grubość ścianki jest mierzona w sposób odpowiadający wymaganiom stawianym w danym środowisku. W hydraulice zrozumienie związku pomiędzy grubością ścianki a nośnością jest niezwykle istotne. To pozwala na lepsze prognozowanie działania instalacji pod ciśnieniem, co ma kluczowe znaczenie dla ich efektywności oraz bezpieczeństwa. Ponadto, właściwa grubość ścianki powinna być dobrana do konkretnego środowiska, aby zminimalizować ryzyko awarii czy uszkodzeń w trakcie użytkowania.

Co to jest SDR i dlaczego jest ważny?

SDR, czyli Standard Dimension Ratio, to istotny wskaźnik w kontekście projektowania i użytkowania rur. Definiuje on stosunek średnicy zewnętrznej rury (D) do grubości jej ścianki. To, jak ten współczynnik wpływa na wytrzymałość rury na ciśnienie, jest niezwykle znaczące. Na przykład:

• rura o SDR równym 5 wykazuje większą odporność na ciśnienie w porównaniu do rury z SDR wynoszącym 10,
• im niższa wartość SDR, tym większa jej wytrzymałość.

W projektach instalacyjnych wybór odpowiedniego SDR ma kluczowe znaczenie. By dobrać właściwe komponenty, które zapewnią zarówno funkcjonalność, jak i bezpieczeństwo, należy zwrócić uwagę na ten współczynnik. Użycie odpowiednich elementów znacząco zwiększa efektywność systemów hydraulicznych, co przekłada się na mniejsze ryzyko awarii. Stabilna praca urządzeń jest zatem ściśle powiązana z tym, jak przemyślane są wybory projektowe. Dzięki znajomości SDR projektanci mogą unikać błędów w planowaniu instalacji, co pozwala na oszczędności związane z niewłaściwym doborem materiałów.

Rury o wysokiej wytrzymałości mają szczególne znaczenie w branżach, gdzie występują duże ciśnienia i ryzyko uszkodzeń. Warto mieć to na uwadze przy każdym nowym projekcie.

W jaki sposób różne materiały wpływają na wymiary rur?

Różnorodność materiałów, z jakich produkuje się rury, znacząco wpływa na ich rozmiary i parametry. To niezwykle istotny aspekt podczas projektowania systemów rurociągowych. Rury stalowe cechują się grubszymi ściankami, co przekłada się na ich wytrzymałość oraz zdolność do znoszenia wysokich ciśnień. Te o większym przekroju są szczególnie odporne na ekstremalne warunki, sprawiając, że są doskonałym wyborem tam, gdzie panują trudniejsze warunki.

Z drugiej strony, rury z tworzyw sztucznych, jak PVC czy polipropylen, charakteryzują się innymi wymiarami. W tym przypadku istotnym parametrem jest SDR (Standard Dimension Ratio), określający stosunek średnicy zewnętrznej rury do grubości jej ścianki. Niższa wartość SDR oznacza większą wytrzymałość na ciśnienie, co pozwala na elastyczność w konfiguracji instalacji.

Miedziane i żeliwne rury również pokazują, jak materiał może wpływać na ich wymiary:

• rury miedziane mają różne standardy wymiarowe, co jest związane z ich znakomitą przewodnością cieplną oraz właściwościami chemicznymi,
• rury żeliwne, dzięki swojej solidnej budowie, są bardziej odporne na uszkodzenia i wymagają precyzyjnego dopasowania do norm, takich jak ASTM.

Zrozumienie tych właściwości materiałów jest kluczowe dla sprawnego planowania i realizacji instalacji. Odpowiedni dobór średnicy, grubości ścianki oraz surowca jest fundamentalny dla efektywności i bezpieczeństwa całego systemu. Znajomość tych różnic pozwala uniknąć problemów związanych z montażem i późniejszą eksploatacją instalacji.

Jakie są standardy dotyczące wymiarów rur w Europie?

W Europie normy dotyczące wymiarów rur są przede wszystkim określane przez standardy EN oraz ISO. Te regulacje gwarantują jednorodność i kompatybilność elementów w systemach rurowych. Jedną z najważniejszych jest norma EN ISO 6708, która definiuje wymiary rur, kształtek oraz akcesoriów. Określa m.in. wymagania dotyczące:

• średnicy,
• grubości ścianki,
• materiałów, z jakich wykonane są rury.

Wszystkie te aspekty są kluczowe dla zapewnienia bezpieczeństwa i efektywności instalacji. Przestrzeganie tych standardów ma istotny wpływ na jakość systemów hydraulicznych. Niewłaściwe ich stosowanie może prowadzić do problemów z przepływem mediów. Rury muszą być punktem wyjścia do dostosowania do specyficznych warunków pracy, co często wiąże się z różnorodnością wymiarów, zwłaszcza przy instalacjach pracujących pod wysokim ciśnieniem. Warto również zauważyć, że normy te są dostosowane do różnych materiałów, jak:

• stal,
• tworzywa sztuczne,
• miedź,

z których każdy ma swoje unikalne wymagania dotyczące wymiarów. Na przykład, rury stalowe różnią się grubością ścianki od rur wykonanych z tworzyw sztucznych, co wpływa na ich zastosowanie i odporność na ciśnienie. Dlatego wiedza na temat norm EN ISO oraz ich praktyczne zastosowanie są niezbędne dla projektantów i instalatorów, aby ich prace były zgodne z aktualnymi regulacjami. To z kolei pozwala zredukować ryzyko problemów technicznych w przyszłości, co jest niezbędne dla efektywności i bezpieczeństwa systemów rurowych.

Jakie są różnice między rurami stalowymi a plastikowymi pod względem wymiarów?

Rury stalowe i plastikowe różnią się pod wieloma względami, co ma istotne znaczenie dla ich zastosowania oraz wytrzymałości. Stalowe rury charakteryzują się grubszymi ściankami, co czyni je odporniejszymi na wysokie ciśnienia.

To szczególnie istotne w kontekście systemów hydraulicznych i gazowych, które muszą spełniać rygorystyczne normy dotyczące ciśnienia roboczego, zwłaszcza w przypadku rurociągów ciśnieniowych. W przeciwieństwie do nich, rury z tworzyw sztucznych, takie jak PVC czy polipropylen, są zazwyczaj cieńsze, ale doskonale radzą sobie z korozją. Ich lżejsza konstrukcja ułatwia instalację, co jest niewątpliwym atutem.

Wymiary tych rur podaje się najczęściej w metrach, co różni się od przyjętych standardów rur stalowych, które często określane są w calach. Ponieważ system metryczny jest bardziej powszechny w przypadku tworzyw sztucznych, mogą wystąpić trudności w doborze odpowiednich komponentów, jeśli nie uwzględni się tych różnic.

Warto również zwrócić uwagę na różne współczynniki SDR (Standard Dimension Ratio) między tymi materiałami, które mają wpływ na ich wytrzymałość. Rury stalowe zazwyczaj prezentują niższe wartości SDR, co dodatkowo zwiększa ich odporność na wysokie ciśnienia. Poznanie tych wszystkich różnic jest kluczowe dla projektowania efektywnych systemów rurociągowych. Staranny dobór rur oraz ich odpowiednich wymiarów ma ogromny wpływ na trwałość całej instalacji oraz minimalizuje ryzyko awarii.

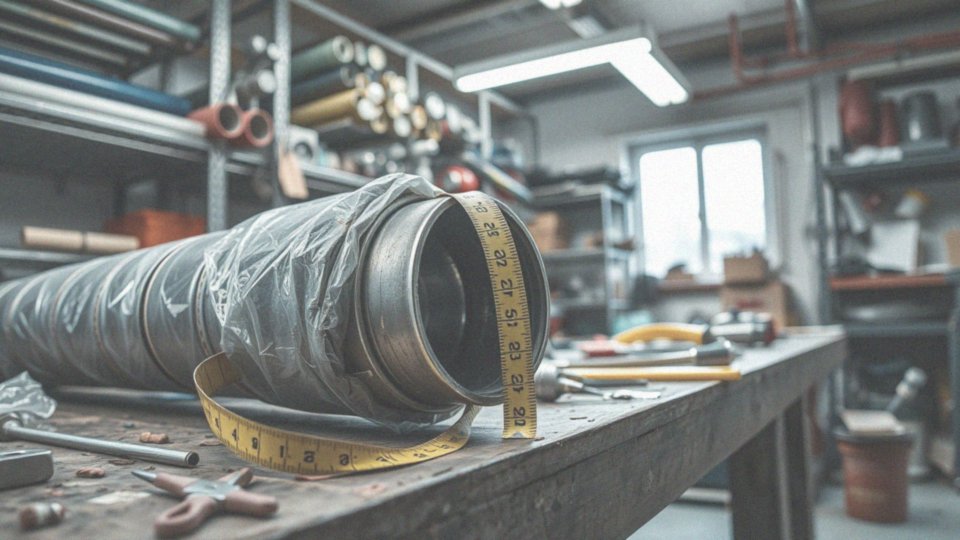

Jak odczytanie wymiarów rur wpływa na projekt instalacji?

Dokładne pomiary rur odgrywają kluczową rolę w efektywnym projektowaniu instalacji. Odpowiednie wymiary wpływają na wybór elementów, takich jak:

• kształtki,
• przyłącza kołnierzowe,
• zaciski kołnierzowe.

Dobrze dobrana geometria zapewnia nie tylko niezawodność, ale również wysoką wydajność całego systemu. Nieprawidłowe pomiary mogą prowadzić do nieszczelności czy awarii, co znacznie zwiększa koszty utrzymania instalacji. Podczas projektowania istotne jest uwzględnienie:

• średnicy nominalnej (DN),
• grubości ścianki.

Grubość ścianki ma decydujący wpływ na wytrzymałość rury na ciśnienie, co ma szczególne znaczenie w systemach hydraulicznych, gdzie występują wysokie ciśnienia. Zrozumienie tych parametrów umożliwia przeprowadzenie precyzyjnych obliczeń hydraulicznych, kluczowych dla efektywnego transportu cieczy. Wybierając akcesoria hydrauliczne, warto mieć na uwadze SDR (Standard Dimension Ratio), który określa odporność rury na ciśnienie. Dobór odpowiedniego SDR jest więc kluczowy dla bezpieczeństwa i prawidłowego funkcjonowania instalacji. Staranna analiza wymiarów zmniejsza ryzyko błędów projektowych i pomaga ograniczyć koszty utrzymania, minimalizując ryzyko awarii.

Jakie są najczęstsze błędy przy odczytywaniu wymiarów rur?

Błędy podczas pomiaru wymiarów rur mogą znacząco wpłynąć na efektywność działania systemów rurociągowych oraz ich bezpieczeństwo. Oto kilka najczęstszych problemów, które mogą się pojawić:

1. Pomylenie średnicy nominalnej (DN) z średnicą zewnętrzną (D) – To jeden z najbardziej powszechnych błędów, ponieważ DN nie odpowiada rzeczywistej średnicy zewnętrznej rury. Na przykład, rura oznaczona jako DN 50 niekoniecznie ma średnicę zewnętrzną wynoszącą 50 mm.
2. Nieuwzględnienie grubości ścianki – Grubość ścianki odgrywa kluczową rolę w kwestii wytrzymałości rury w obliczu dużych ciśnień. Zbyt cienka ścianka może prowadzić do poważnych awarii.
3. Błędy w odczytywaniu jednostek – Rury często podawane są w różnych systemach jednostek, co może prowadzić do pomyłek przy pomiarze.
4. Niedokładność pomiarów – Wykorzystanie nieskalibrowanych narzędzi pomiarowych skutkuje poważnymi błędami w wymiarach rur, co może mieć dalekosiężne konsekwencje.
5. Brak znajomości norm i standardów – Nieznajomość regulacji, takich jak normy EN czy ISO, jest przeszkodą w prawidłowym doborze materiałów.
6. Niedopasowanie materiałów do specyfikacji – Rury z różnych materiałów mogą mieć różne wymiary, co ma istotny wpływ na ich kompatybilność oraz wytrzymałość.

Aby zminimalizować ryzyko wystąpienia tych błędów, warto ścisłe przestrzegać norm oraz zapewnić precyzyjne pomiary. Ważna jest również znajomość terminologii dotyczącej rur, ponieważ lepsze zrozumienie zagadnień związanych z ich wymiarami przyczynia się do zwiększenia zarówno bezpieczeństwa, jak i efektywności systemów hydraulicznych.
