Budowa hali produkcyjnej jest inwestycją, która wpływa na funkcjonowanie przedsiębiorstwa przez wiele kolejnych lat. O jej przydatności nie decyduje wyłącznie powierzchnia, lecz przede wszystkim dopasowanie układu obiektu do przebiegu produkcji, wykorzystywanych maszyn, transportu wewnętrznego i planów rozwoju firmy. Źle zaprojektowana przestrzeń może wydłużać drogę materiałów, utrudniać pracę oraz powodować kosztowne przestoje podczas późniejszych modernizacji. Dlatego Craft Construction realizuje hale produkcyjne na podstawie indywidualnych potrzeb inwestora, uwzględniając wymagania technologiczne i funkcjonalne danego zakładu. W artykule określamy co należy przeanalizować, aby nowy obiekt wspierał rozwój przedsiębiorstwa, zamiast z czasem go ograniczać?
Spis treści
Dlaczego sama powierzchnia hali nie wystarczy?
Na wczesnym etapie planowania inwestorzy często określają przede wszystkim długość, szerokość i powierzchnię planowanego budynku. Są to istotne parametry, jednak nie pokazują jeszcze, czy hala będzie funkcjonalna.
Dwa obiekty o identycznej powierzchni mogą zapewniać zupełnie inne warunki prowadzenia produkcji. W jednym maszyny będą ustawione zgodnie z kolejnością procesów, a materiały przemieszczą się sprawnie od przyjęcia do wysyłki. W drugim transport wewnętrzny będzie przecinał trasy pracowników, półprodukty będą wielokrotnie przewożone między odległymi stanowiskami, a wprowadzenie kolejnej linii wymaga przebudowy części hali.
Przed określeniem wymiarów budynku należy więc odpowiedzieć na kilka podstawowych pytań:
- jakie procesy będą prowadzone w hali;
- w jakiej kolejności przebiegają poszczególne operacje;
- jakie maszyny i urządzenia będą wykorzystywane;
- ile miejsca wymagają produkcja, magazynowanie i transport;
- ilu pracowników będzie przebywać w obiekcie;
- jakie instalacje są potrzebne do działania urządzeń;
- jak może zmienić się skala produkcji w kolejnych latach.
Dopiero na podstawie tych informacji można przygotować układ funkcjonalny, a następnie dopasować do niego konstrukcję hali.
Projektowanie należy rozpocząć od analizy produkcji
Punktem wyjścia powinno być prześledzenie całej drogi produktu – od przyjęcia surowców aż po pakowanie, magazynowanie i wysyłkę gotowych wyrobów. Analiza musi obejmować nie tylko główny proces produkcyjny, ale również kontrolę jakości, dostarczanie materiałów na stanowiska, konserwację maszyn oraz gospodarowanie odpadami.
Warto ustalić, gdzie będą rozładowywane i kontrolowane surowce, w jakich warunkach należy je przechowywać oraz w jakiej kolejności będą trafiać na poszczególne stanowiska. Należy także określić miejsca czasowego odkładania półproduktów i sposób przekazywania wyrobów do kontroli, pakowania oraz magazynu.
Pomocne może być przygotowanie prostego schematu pokazującego przepływ ludzi, materiałów i gotowych produktów. Pozwala on zauważyć zbędne przejazdy, zawracanie towarów oraz miejsca, w których mogą powstawać zatory. Im krótsza i bardziej logiczna droga produktu, tym łatwiej ograniczyć czas transportu wewnętrznego oraz ryzyko pomyłek.
Analiza nie powinna opierać się wyłącznie na obecnym sposobie działania. Budowa nowej hali jest dobrym momentem, aby usprawnić produkcję. Bezrefleksyjne odwzorowanie starego zakładu może doprowadzić do przeniesienia jego problemów do nowego obiektu.
Jak podzielić halę na strefy funkcjonalne?
Po przeanalizowaniu procesu można określić wzajemne położenie poszczególnych części hali. Strefa przyjęcia dostaw powinna zapewniać możliwość rozładunku i wstępnej kontroli materiałów. W jej pobliżu najczęściej znajduje się magazyn surowców, z którego komponenty przekazywane są do przygotowania produkcji oraz na właściwe stanowiska.
Główna część produkcyjna może zostać podzielona według kolejnych operacji technologicznych. W zależności od działalności potrzebne będą również stanowiska montażowe, kontrola jakości, pakowanie oraz magazyn wyrobów gotowych. Ważne jest takie rozmieszczenie tych obszarów, aby produkty nie musiały wielokrotnie pokonywać całej długości obiektu.
Osobnego miejsca mogą wymagać warsztat utrzymania ruchu, pomieszczenia techniczne, zaplecze biurowe oraz część socjalna. Należy także przewidzieć odpowiednio zorganizowaną przestrzeń do gromadzenia i odbioru odpadów.
Nie wszystkie procesy mogą odbywać się bezpośrednio obok siebie. Produkcja generująca pył, hałas, wysoką temperaturę, opary albo zwiększone ryzyko pożaru może wymagać wydzielenia od pozostałych części zakładu. Na podział hali wpływają więc nie tylko względy organizacyjne, ale także wymagania technologiczne, sanitarne i przeciwpożarowe.
Rozmieszczenie maszyn musi uwzględniać ich obsługę
Na rzucie hali nie wystarczy zaznaczyć obrysu każdej maszyny. Należy również uwzględnić przestrzeń potrzebną do pracy operatora, podawania i odbierania materiałów, czyszczenia urządzenia oraz przeprowadzania napraw.
Przygotowując układ, trzeba znać rzeczywiste wymiary maszyn wraz z elementami ruchomymi oraz kierunek, w którym odbywa się obsługa. Ważne są także strefy bezpieczeństwa, sposób doprowadzenia zasilania i pozostałych mediów oraz dostęp do części wymagających regularnego serwisowania.
Ciężkie urządzenia mogą wymagać osobnych fundamentów albo miejscowego wzmocnienia posadzki. Maszyny generujące drgania powinny zostać odpowiednio odizolowane, aby nie wpływały na inne stanowiska i konstrukcję obiektu. Jeżeli zakład korzysta z wysokich urządzeń, pieców, zbiorników lub linii wyposażonych w górne podajniki, ich gabaryty będą miały bezpośredni wpływ na wymaganą wysokość hali.
Trzeba również ustalić sposób wprowadzenia urządzeń do budynku. Duże elementy mogą wymagać montażu jeszcze przed zamknięciem części ściany lub dachu. Pominięcie tego zagadnienia w harmonogramie może później doprowadzić do konieczności demontażu obudowy albo powiększania otworów bramowych.
Warto przewidzieć przestrzeń dla urządzeń, które firma planuje kupić w przyszłości. Nie musi to oznaczać pozostawienia dużej pustej części hali. Czasami wystarczy odpowiednio rozmieścić obecne maszyny, instalacje i ciągi transportowe, aby można było dołączyć kolejne stanowisko bez reorganizacji całego zakładu.
Transport wewnętrzny powinien być częścią projektu
Sposób przemieszczania surowców i produktów wpływa na powierzchnię oraz układ hali. Inne wymagania będzie miał zakład wykorzystujący wózki widłowe, inne przedsiębiorstwo korzystające z suwnic, a jeszcze inne firma planująca automatyczne przenośniki lub pojazdy autonomiczne.
Drogi transportowe muszą mieć szerokość dopasowaną do wykorzystywanych pojazdów i przewożonych ładunków. Należy uwzględnić promień skrętu wózków, miejsca umożliwiające odkładanie materiałów oraz przestrzeń do bezpiecznego załadunku i rozładunku. Szczególnej uwagi wymagają skrzyżowania tras, wyjazdy zza maszyn oraz miejsca o ograniczonej widoczności.
Ruch pieszych powinien być możliwie wyraźnie oddzielony od transportu kołowego. Pozwala to ograniczyć ryzyko wypadków i ułatwia poruszanie się pomiędzy stanowiskami. Układ przejść nie może również kolidować z drogami ewakuacyjnymi ani ograniczać dostępu do urządzeń przeciwpożarowych.
Jeżeli w hali ma pracować suwnica, jej parametry należy określić jeszcze przed zaprojektowaniem konstrukcji. Udźwig, rozpiętość, wysokość podnoszenia i intensywność pracy wpływają na obciążenia przekazywane na słupy oraz fundamenty.
Jak dobrać wysokość hali produkcyjnej?
Wysokość wpływa zarówno na możliwości użytkowe, jak i koszt budowy oraz późniejszej eksploatacji. Zbyt niski obiekt może uniemożliwić montaż maszyn, suwnic, regałów lub instalacji. Nadmierna wysokość zwiększa natomiast kubaturę, którą trzeba oświetlać, ogrzewać i wentylować.
Podczas ustalania tego parametru trzeba wziąć pod uwagę najwyższe urządzenia oraz przestrzeń potrzebną do ich montażu i serwisowania. Znaczenie ma również wysokość składowania, sposób transportu materiałów i możliwość zamontowania antresoli. Pod dachem musi znaleźć się miejsce na przewody wentylacyjne, odciągi, instalacje elektryczne i systemy przeciwpożarowe.
W praktyce najważniejsza jest wysokość użytkowa mierzona do najniżej położonego elementu konstrukcji albo instalacji. To ona określa przestrzeń, którą przedsiębiorstwo rzeczywiście może wykorzystać.
Rozpiętość konstrukcji należy dopasować do technologii
Liczba i rozmieszczenie słupów wpływają na ustawienie maszyn, przebieg dróg transportowych i możliwość późniejszych zmian. Duża rozpiętość bez wewnętrznych podpór zapewnia większą swobodę aranżacji, ale może wymagać zastosowania cięższej konstrukcji.
Nie w każdym przypadku całkowicie bezsłupowa hala będzie więc najbardziej opłacalna. Rozstaw podpór powinien wynikać z układu linii, szerokości dróg, rozmieszczenia regałów oraz planowanego transportu. Dobrze ustawione słupy nie muszą przeszkadzać w prowadzeniu działalności. Problem pojawia się wtedy, gdy ich położenie zostanie określone bez uwzględnienia technologii i koliduje z najważniejszymi elementami produkcji.
Projektant konstrukcji powinien otrzymać możliwie dokładny plan rozmieszczenia maszyn jeszcze przed ustaleniem ostatecznej siatki słupów. Pozwala to połączyć funkcjonalność z ekonomicznym wykorzystaniem materiałów.
Posadzka musi odpowiadać rzeczywistym obciążeniom
Posadzka przemysłowa pracuje pod wpływem maszyn, regałów, pojazdów i składowanych materiałów. Jej parametry nie powinny wynikać jedynie z ogólnej informacji, że budynek będzie halą produkcyjną.
Projektant musi znać masę maszyn, sposób przekazywania obciążeń na podłoże oraz intensywność ruchu wózków. Znaczenie ma także wysokość magazynowania, obciążenie generowane przez nogi regałów oraz możliwość występowania drgań. Jeżeli na posadzkę będą oddziaływać oleje, substancje chemiczne lub wysoka temperatura, konieczne może być zastosowanie odpowiedniego wykończenia powierzchni.
Ciężkie urządzenia często wymagają wykonania oddzielnych fundamentów. Ich położenie należy ustalić przed rozpoczęciem robót posadzkowych. Późniejsze wycinanie podłoża, wykonywanie kanałów i wzmacnianie wybranych miejsc zwiększają koszt oraz mogą opóźnić uruchomienie produkcji.
Na etapie projektu trzeba również zaplanować wpusty, odwodnienia, kanały technologiczne i przepusty instalacyjne. Elementy te powinny być skoordynowane z układem maszyn, aby nie znalazły się w miejscach, w których będą przeszkadzały w pracy.
Instalacje technologiczne powinny powstawać razem z projektem hali
Produkcja może wymagać dostępu do sprężonego powietrza, gazów technologicznych, wody, chłodzenia, pary albo kanalizacji przemysłowej. Niektóre procesy potrzebują również miejscowych odciągów pyłów, dymów i oparów.
Rozmieszczenie punktów poboru powinno odpowiadać ustawieniu maszyn. Instalacje prowadzone przypadkowo mogą ograniczyć możliwość zmiany układu urządzeń, obniżyć wysokość użytkową albo kolidować z suwnicą i systemami przeciwpożarowymi.
Wymagania należy ustalać we współpracy z dostawcami maszyn oraz osobami odpowiedzialnymi za technologię. Projektant hali nie powinien otrzymywać jedynie informacji o obecności danej instalacji, lecz także jej parametrach, trasach i sposobie podłączenia.
Jeżeli przedsiębiorstwo planuje automatyzację produkcji, trzeba uwzględnić również instalacje sieciowe, systemy sterowania, czujniki i infrastrukturę do zbierania danych. Dodawanie tych rozwiązań po zakończeniu budowy może wymagać prowadzenia przewodów w miejscach utrudniających późniejszy serwis.
Wentylacja musi odpowiadać rodzajowi produkcji
Warunki wewnątrz hali zależą od procesów zachodzących na stanowiskach. Maszyny mogą emitować ciepło, wilgoć, pyły, dymy albo szkodliwe opary. Ich skuteczne usuwanie wymaga właściwie zaprojektowanej wentylacji ogólnej oraz, w razie potrzeby, miejscowych odciągów.
Podczas obliczeń należy uwzględnić liczbę osób pracujących w hali, ilość ciepła wytwarzanego przez urządzenia i wymagane warunki temperaturowe. Ważny jest również sposób doprowadzania świeżego powietrza oraz możliwość odzysku energii z powietrza usuwanego.
Poszczególne części hali mogą potrzebować odmiennych warunków. Obszar intensywnej produkcji nie zawsze powinien być ogrzewany i wentylowany tak samo jak montaż precyzyjny, magazyn albo część biurowa. Podział na odpowiednie strefy pozwala lepiej kontrolować warunki i ograniczać zużycie energii.
Wentylacji nie należy traktować jako wyposażenia dodawanego po przygotowaniu konstrukcji. Kanały, centrale i urządzenia potrzebują miejsca oraz punktów podparcia, a ich przebieg wpływa na dostępną wysokość hali.
Ochrona przeciwpożarowa
Wymagania przeciwpożarowe zależą od wielkości obiektu, rodzaju produkcji, właściwości używanych materiałów i sposobu ich magazynowania. Informacje te muszą być znane już podczas przygotowywania układu funkcjonalnego.
Projekt może wymagać podziału hali na odrębne strefy pożarowe, zachowania odpowiednich odległości ewakuacyjnych oraz zapewnienia właściwej odporności ogniowej konstrukcji. Znaczenie mają także zabezpieczenia stali, rozmieszczenie wyjść, drogi pożarowe, dostęp do wody oraz zastosowane systemy wykrywania i gaszenia pożaru.
Szczególnych rozwiązań mogą wymagać procesy wykorzystujące materiały łatwopalne, substancje chemiczne albo urządzenia powodujące powstawanie iskier i wysokiej temperatury. Jeżeli występuje ryzyko wybuchu, trzeba również odpowiednio sklasyfikować strefy i dostosować instalacje.
Zmiana rodzaju materiałów lub sposobu ich składowania już po przygotowaniu projektu może wpłynąć na podział hali, parametry konstrukcji i zakres instalacji. Z tego powodu specjalista do spraw ochrony przeciwpożarowej powinien zostać zaangażowany na odpowiednio wczesnym etapie.
Hala powinna umożliwiać przyszłą rozbudowę
Obiekt odpowiadający wyłącznie na bieżące potrzeby może szybko stać się zbyt mały. Podczas planowania warto przeanalizować kilka możliwych scenariuszy rozwoju, takich jak uruchomienie kolejnej linii, wzrost zapotrzebowania na magazyn, automatyzacja procesów albo zwiększenie zatrudnienia.
Możliwość rozbudowy zależy nie tylko od samej konstrukcji. Konieczne jest pozostawienie odpowiedniej części działki oraz zaplanowanie kierunku, w którym obiekt będzie mógł zostać powiększony. Ważne jest także rozmieszczenie dróg, parkingów, instalacji i urządzeń zewnętrznych.
Jeżeli późniejszy etap zostanie przewidziany w pierwszej koncepcji, można odpowiednio przygotować konstrukcję ściany, przebieg instalacji i układ komunikacyjny. Rozbudowa będzie wtedy wymagała mniejszej ingerencji w funkcjonującą część zakładu.
Brak takiego planu może doprowadzić do sytuacji, w której wolna powierzchnia działki znajdzie się po niewłaściwej stronie obiektu albo zostanie zajęta przez drogę, zbiornik retencyjny czy parking. Sama możliwość technicznego przedłużenia konstrukcji nie gwarantuje więc, że rozbudowa będzie praktyczna.

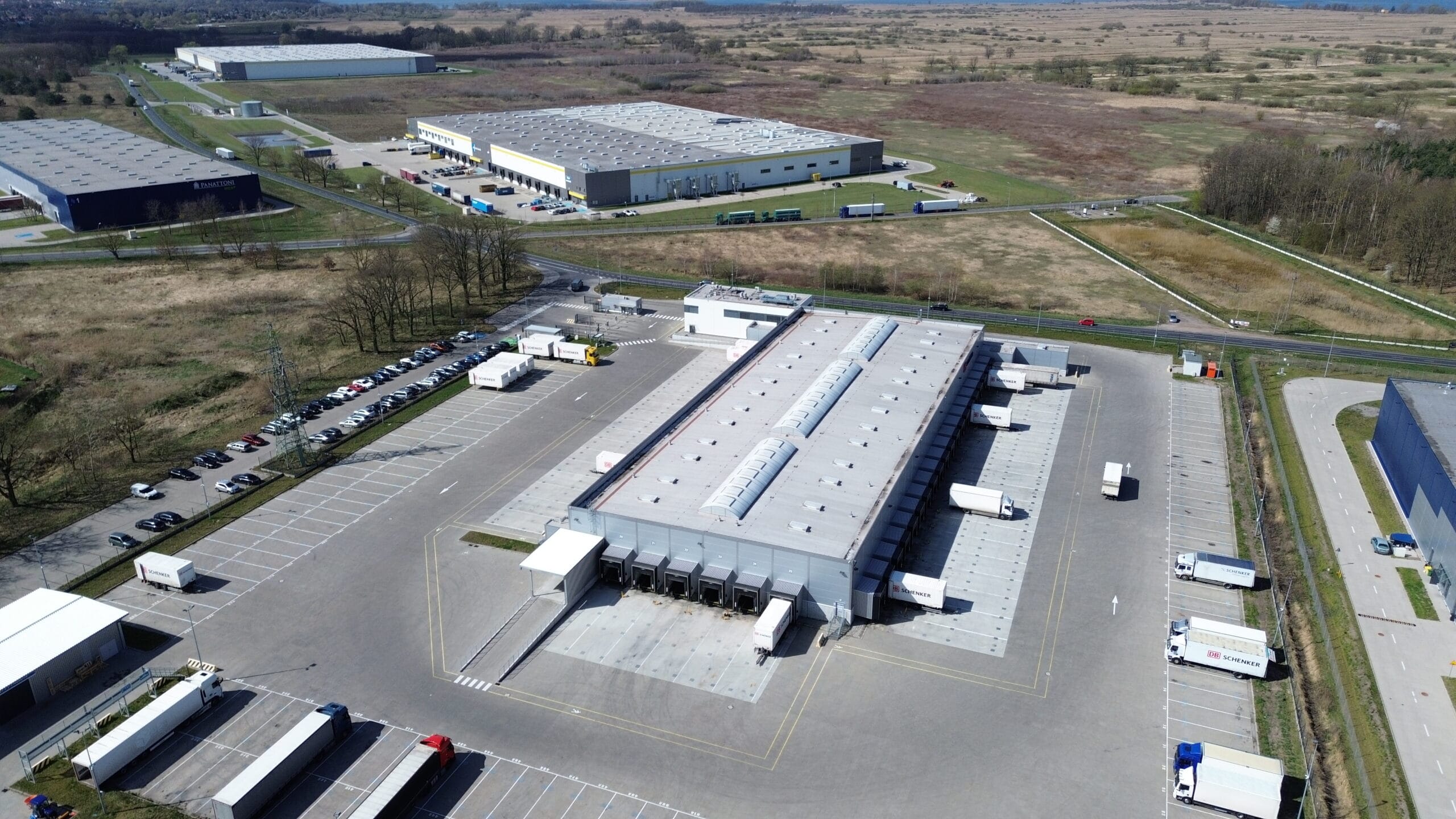

Zagospodarowanie działki wpływa na działanie zakładu
Funkcjonalność przedsiębiorstwa nie kończy się na ścianach hali. Transport surowców i gotowych wyrobów wymaga odpowiedniego układu wjazdów, dróg, placów manewrowych oraz miejsc oczekiwania samochodów ciężarowych.
Bramy i doki należy rozmieścić zgodnie z kierunkiem przepływu materiałów. Jeżeli dostawy surowców i wysyłki gotowych produktów odbywają się jednocześnie, warto ograniczyć możliwość wzajemnego blokowania się pojazdów. W miarę możliwości ruch ciężarówek powinien być oddzielony od samochodów osobowych i tras pieszych.
Na działce trzeba również znaleźć miejsce na parkingi, drogi pożarowe, składowanie zewnętrzne, odpady oraz urządzenia techniczne. Duże powierzchnie dachu i utwardzonego terenu wymagają zaplanowania sposobu odprowadzania lub retencjonowania wód opadowych.
Układ zagospodarowania powinien uwzględniać zarówno codzienną działalność, jak i możliwość prowadzenia prac budowlanych podczas późniejszej rozbudowy. Dzięki temu powiększanie hali nie będzie wymagało całkowitego wstrzymania dostaw.
Inwestor, projektant i wykonawca muszą ze sobą współpracować
Nawet doświadczony projektant nie zna procesów przedsiębiorstwa tak dobrze jak inwestor, technolog i pracownicy zakładu. Z kolei osoby prowadzące produkcję mogą nie zdawać sobie sprawy z konsekwencji konstrukcyjnych i formalnych swoich wymagań.
Inwestor powinien przekazać informacje o sposobie produkcji i planach rozwoju. Technolog określa parametry procesów oraz maszyn, natomiast projektanci poszczególnych branż przekształcają te wymagania w rozwiązania konstrukcyjne i instalacyjne. Wykonawca ocenia z kolei sposób realizacji, wpływ przyjętych rozwiązań na harmonogram oraz możliwość ich wykonania w założonym budżecie.
W przygotowaniu koncepcji warto uwzględnić wiedzę kierownika produkcji, pracowników utrzymania ruchu, specjalisty BHP, rzeczoznawcy do spraw zabezpieczeń przeciwpożarowych i dostawców kluczowych urządzeń. Każda z tych osób patrzy na obiekt z innej perspektywy i może zwrócić uwagę na problemy niewidoczne dla pozostałych uczestników.
Wczesna współpraca pozwala wykryć kolizje jeszcze na etapie projektu, gdy można je usunąć bez wykonywania robót rozbiórkowych i opóźniania uruchomienia zakładu.
Co należy ustalić przed rozmową z wykonawcą?
Przedsiębiorca nie musi dysponować kompletnym projektem, aby rozpocząć konsultacje. Powinien jednak możliwie dokładnie opisać przeznaczenie obiektu, schemat produkcji oraz planowane wyposażenie.
Wykonawca będzie potrzebował informacji o orientacyjnej powierzchni, wymiarach i masie najważniejszych maszyn, wymaganiach dotyczących suwnic oraz sposobie magazynowania materiałów. Istotne są także liczba pracowników, zapotrzebowanie na media, planowany transport wewnętrzny i potrzeby związane z częścią biurową oraz socjalną.
Warto przekazać również informacje o działce, jej uzbrojeniu, dojeździe i warunkach planistycznych. Jeżeli przedsiębiorstwo przewiduje późniejszą rozbudowę, należy określić jej możliwy kierunek oraz docelową skalę.
Nie wszystkie dane muszą być od razu ostateczne. Ich wstępne ustalenie pozwala jednak przygotować koncepcję opartą na rzeczywistych potrzebach, a nie wyłącznie na orientacyjnej powierzchni hali.
Jakich błędów należy unikać podczas planowania?
Jednym z podstawowych błędów jest określenie wymiarów hali przed przeanalizowaniem procesu produkcyjnego. Może to doprowadzić do sytuacji, w której maszyny mieszczą się w budynku, ale brakuje miejsca na ich obsługę, transport materiałów albo magazynowanie półproduktów.
Problemy powoduje również projektowanie instalacji bez danych od dostawców urządzeń. Niedoszacowanie zapotrzebowania na energię, brak odpowiednich odciągów lub niewłaściwe rozmieszczenie punktów poboru mogą wymagać późniejszych zmian.
Innym błędem jest nieuwzględnienie rozwoju firmy. Zbyt mała wysokość, przypadkowy układ słupów albo brak wolnego miejsca na działce mogą ograniczyć możliwość montażu nowych maszyn i rozbudowy obiektu.
Niebezpieczne jest także odkładanie kwestii ochrony przeciwpożarowej i warunków pracy na końcowy etap projektowania. Wymagania te wpływają na układ stref, instalacje, konstrukcję i zagospodarowanie terenu, dlatego powinny być analizowane równolegle z technologią.
Większości problemów można uniknąć, jeśli inwestor, projektanci, wykonawca i dostawcy urządzeń rozpoczną współpracę na etapie przygotowywania koncepcji.
Hala produkcyjna, która rozwija się razem z firmą
Dobrze zaplanowana hala nie jest jedynie budynkiem mieszczącym określoną liczbę maszyn. Stanowi część procesu produkcyjnego i wpływa na transport materiałów, bezpieczeństwo pracowników, zużycie energii oraz możliwość dalszego rozwoju przedsiębiorstwa.
Najważniejsze decyzje dotyczące układu stref, wysokości, rozstawu słupów, posadzki i instalacji powinny wynikać z rzeczywistych potrzeb technologicznych. Jednocześnie warto pozostawić przestrzeń i odpowiednie rezerwy umożliwiające montaż kolejnych urządzeń, zwiększenie powierzchni magazynowej lub rozbudowę obiektu.
Zaangażowanie kompleksowego wykonawcy już podczas planowania pomaga połączyć wymagania technologiczne, konstrukcyjne i instalacyjne w jeden spójny projekt. Ogranicza również ryzyko zmian wprowadzanych dopiero podczas budowy, kiedy ich wykonanie jest zwykle bardziej kosztowne.
