SN4 czy SN8 — co wybrać?
| Cecha | Opis |
|---|---|
| Trwałość | Około 100 lat |
| Waga | Lekkie |
| Montaż | Łatwy |
| Odporność na korozję | Całkowita |
| Odporność chemiczna | Zapewniona |
| Dostępne klasy sztywności | SN2, SN4, SN8, SN12 |
Wybór między klasami sztywności SN4 a SN8 powinien wynikać przede wszystkim z analizy warunków gruntowych oraz planowanych obciążeń dynamicznych. Rury o wyższym parametrze, czyli SN8, charakteryzują się znacznie większą wytrzymałością mechaniczną, dlatego są niezastąpione w miejscach o dużym natężeniu ruchu, na przykład pod jezdniami.
Doskonałym przykładem różnic konstrukcyjnych jest instalacyjna rura PVC 160×4,7×2000 SN8 ML; posiada ona ścianki o większej grubości, co pozwala jej bez trudu znosić naciski nieosiągalne dla standardowych rur SN4 o wymiarach 160×4,0x2000. W sytuacjach mniej wymagających, takich jak przyłącza budynkowe czy tereny zielone, ekonomiczniejszy wariant SN4 okaże się w zupełności wystarczający.
Niezależnie od wybranej klasy, rury z PVC-U wyróżniają się niebywałą trwałością obliczaną nawet na sto lat, odpornością na korozję oraz gładkością wewnętrzną ułatwiającą przepływ ścieków. Dzięki ogromnej odporności na działanie chemii i agresywnego podłoża, inwestorzy mogą liczyć na wieloletnią bezawaryjność instalacji.
Planując zakupy, warto pamiętać o dopasowaniu akcesoriów. Dla projektów opartych na rurach SN8 należy przewidzieć kształtki SDR 41, podczas gdy w przypadku SN4 wystarczają elementy typu SDR 51. Ostateczna decyzja między technologią litej ścianki a systemem wielowarstwowym (ML) zależy od budżetu projektu i jego specyfiki.
Warto pamiętać, że zgodnie z normą PN-EN 1401, obie klasy spełniają rygorystyczne standardy inżynieryjne, a różnica w cenie między nimi często stanowi główny punkt optymalizacji kosztów inwestycji bez uszczerbku na bezpieczeństwie konstrukcji.
Jak różni się sztywność obwodowa SN4 i SN8?
Sztywność obwodowa, opisywana parametrem SN, informuje nas o tym, jak rura znosi nacisk gruntu czy przejeżdżających pojazdów. Warto wiedzieć, że klasa SN8 wykazuje dwukrotnie wyższą odporność na odkształcenia niż standardowa SN4, co zawdzięczamy albo grubszym ściankom, albo nowoczesnej konstrukcji dwuściennej. To właśnie ten wskaźnik decyduje o stabilności całego systemu kanalizacyjnego w konkretnym miejscu montażu.
Jeśli mamy do czynienia z obszarami o dużym natężeniu ruchu, przypisanymi do klasy S, zastosowanie rur SN8 staje się niezbędnym minimum. Pozwala to uchronić ścianki przed owalizacją wywołaną przez silne obciążenia dynamiczne. Z kolei w spokojniejszych strefach zielonych, czyli w klasie N, bez przeszkód sprawdzi się lżejsza klasa SN4, co znacząco obniża budżet inwestycji.
Przy wyborze rur warto pamiętać o parametrze SDR, który precyzyjnie definiuje relację między grubością ścianki a średnicą. Niekiedy projektanci popełniają błędy, łącząc elementy o zbyt dużej sztywności, na przykład SDR 34, z systemami klasy SN8, co skutkuje niebezpiecznymi naprężeniami na łączeniach. Aby uniknąć takich kłopotów, parametry kształtek warto weryfikować zgodnie z normą PN-EN ISO 13967, która gwarantuje trwałość instalacji.
Szeroki wybór klas, od SN2 po SN12, daje inżynierom dużą elastyczność w dopasowywaniu wytrzymałości rur – zarówno tych litych, jak i trójwarstwowych – do rzeczywistych warunków nośności podłoża.
Kiedy stosować rurę SN8 w kanalizacji?
Wybór rur klasy SN8 staje się koniecznością wszędzie tam, gdzie instalacje muszą stawić czoła znacznym obciążeniom mechanicznym, w szczególności w pasach drogowych czy pod intensywnie uczęszczanymi jezdniami. Taka sztywność obwodowa gwarantuje niezawodność infrastruktury narażonej na ciągłe naprężenia gruntu, co czyni ją fundamentem trwałych systemów kanalizacji grawitacyjnej.
Dzięki wysokiej wytrzymałości, komponenty te skutecznie stabilizują podziemne sieci odwodnieniowe, nawet gdy nacisk zewnętrzny znacznie przewyższa parametry typowe dla standardowych rozwiązań. Przy planowaniu takich inwestycji kluczowe jest sięgnięcie po elementy zgodne z normą PN-EN 1401, w tym dedykowane kształtki SDR 41.
Aby cały układ zachował pełną integralność, niezbędne są również elastomerowe uszczelki, które dbają o szczelność połączeń mimo zmiennych warunków pracy rurociągu. Same rury PVC-U o klasie SN8 wyróżniają się świetną odpornością chemiczną w szerokim spektrum pH oraz dużą wytrzymałością na ścieranie, co okazuje się nieocenione przy wysokim natężeniu przepływu ścieków.
W przypadku wymagających projektów inżynieryjnych warto zwracać uwagę na odpowiednie aprobaty techniczne, takie jak wydawane przez IBDiM czy ITB. Dokumenty te stanowią najlepsze potwierdzenie jakości materiałów i ich gotowości do pracy w trudnym otoczeniu. Stawiając na klasę SN8, inwestorzy zyskują przede wszystkim spokój ducha i pewność, że sieć będzie bezawaryjnie służyć przez lata, nawet w bardzo wymagającym podłożu.
Czy rura SN4 wystarczy do kanalizacji deszczowej?
Rury o sztywności obwodowej SN4 stanowią praktyczny wybór w realizacjach kanalizacji deszczowej, o ile inwestycja nie koliduje z drogami czy parkingami. Świetnie sprawdzają się na terenach zielonych, w prywatnych systemach odwadniających posesje oraz wszędzie tam, gdzie grunt rodzimy nie jest narażony na silne obciążenia dynamiczne.
Model PVC 160×4,0x2000 SN4 to wydajne rozwiązanie, w pełni zgodne z rygorystycznymi wymogami normy PN-EN 1401. Dzięki zastosowaniu kształtek SDR 51 można znacząco obniżyć wydatki inwestycyjne bez uszczerbku dla jakości samej instalacji. Wybierając ten wariant, należy jednak pamiętać o dokładnej analizie głębokości wykopów oraz parametrów geotechnicznych terenu.
W obszarach, gdzie spodziewamy się większych nacisków punktowych, rozsądniej jest sięgnąć po wyższą klasę SN8 – zyskujemy wtedy znaczący margines bezpieczeństwa dla całego systemu. Każda decyzja projektowa powinna wynikać z solidnych obliczeń wytrzymałościowych, które gwarantują długoletnią szczelność układu. Jeśli rury klasy SN4 zostaną zainstalowane zgodnie z wytycznymi producenta i sztuką budowlaną, mogą bezawaryjnie służyć przez długie lata.

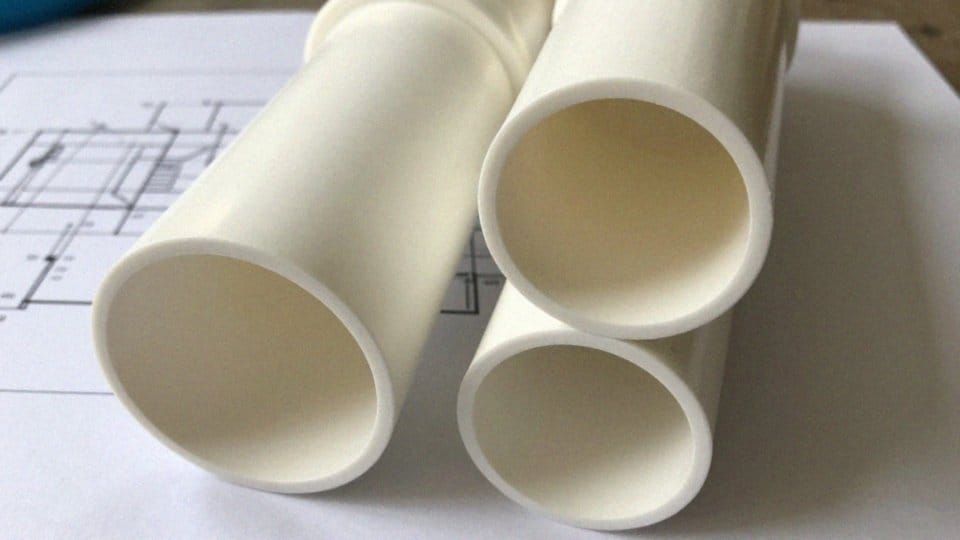

Jak dobrać średnicę i grubość ścianki rur?
Dobór odpowiedniej średnicy rur, mieszczącej się zazwyczaj w przedziale od 110 do 500 mm, zależy przede wszystkim od warunków gruntowych oraz wymaganej wydolności hydraulicznej systemu. Już na wstępnym etapie projektowania kluczowe jest precyzyjne wyliczenie:
- przepływu ścieków,
- spadków terenu,
- prędkości, z jaką będą poruszać się nieczystości.
O ile w typowych przyłączach domowych najczęściej spotykamy średnicę 110 mm, o tyle sieci główne wymagają znacznie większych przekrojów, zaczynających się od 160 mm. Na wytrzymałość mechaniczną rurociągu bezpośrednio wpływa grubość ścianek. Dla przykładu, rura o średnicy 160 mm w klasie SN4 posiada ściankę grubości 4,0 mm, natomiast w wersji SN8 parametr ten rośnie do 4,7 mm. Zależność tę precyzyjnie określa wskaźnik SDR, który nie tylko ułatwia właściwy dobór kształtek, ale stanowi też kluczowy wyznacznik nośności całej instalacji.
Aby zagwarantować najwyższą jakość materiałów, techniczne aspekty projektu należy zawsze konfrontować z aktualnymi normami PN-EN 1401 oraz PN-EN 13476-2. Warto pamiętać, że gładka struktura wewnętrzna rur znacząco redukuje opory przepływu i zapobiega gromadzeniu się osadów. Materiał PVC-U wyróżnia się również wysoką odpornością chemiczną, zachowując trwałość w szerokim zakresie pH, od 2 do 12. W trudnych warunkach terenowych, szczególnie na obszarach dotkniętych szkodami górniczymi, konieczne staje się wykorzystanie rozwiązań z wydłużonym kielichem. Ostateczny wybór konkretnego systemu powinien zawsze opierać się na dokumentacji producenta oraz wnikliwej analizie nośności podłoża, co pozwoli stworzyć bezpieczną i długowieczną inwestycję.
Jak montować i uszczelniać rury SN4 i SN8?
Prawidłowy montaż rur wymaga przede wszystkim przygotowania solidnego wykopu, w którym należy umieścić:
- podsypkę i obsypkę z kruszywa o uziarnieniu od 0 do 20 mm,
- utrzymanie projektowanego spadku, co gwarantuje grawitacyjny przepływ cieczy przez wnętrze kanału.
Kolejnym etapem prac jest montaż systemu kielichowego wykorzystującego uszczelki z elastomeru. Przed włożeniem bosego końca rury w kielich obie powierzchnie trzeba starannie oczyścić i pokryć środkiem poślizgowym. Aby połączenie było szczelne, rurę należy wsunąć aż do wyznaczonego znacznika. Takie rozwiązanie zapewnia niezbędny luz montażowy, który zniweluje skutki ewentualnych wydłużeń termicznych materiału.
Wszystkie zastosowane elementy, w tym kształtki z PVC-U, muszą posiadać odpowiednie aprobaty ITB lub IBDiM oraz być zgodne z normą PN-EN 1401-1:2009. Dobierając komponenty, należy pamiętać o ich wymaganej wytrzymałości:
- dla układów SN8 właściwe są kształtki SDR 41,
- natomiast przy instalacjach SN4 dopuszcza się użycie elementów typu SDR 51.
Po ułożeniu rurociągu bardzo ważne jest stopniowe zagęszczanie obsypki warstwami po 30 cm, aż wskaźnik Proctora osiągnie poziom co najmniej 95%. Bezpieczna eksploatacja instalacji opiera się na regularnych przeglądach wizyjnych i kontroli drożności przewodów. Dzięki temu możemy na bieżąco monitorować zachowanie się gruntu i dbać o zachowanie szczelności systemu przez długie lata.
Pamiętajmy, że wszelkie końcowe próby szczelności powinny zostać wykonane zaraz po zakończeniu prac ziemnych, zgodnie z wytycznymi producenta i przyjętą technologią montażu.
