Jak rozłożyć rury do grzejników?
Wybór właściwej instalacji grzewczej to fundament efektywnego rozprowadzenia ciepła w budynku. Inwestorzy mają do wyboru trzy podstawowe rozwiązania:
- system trójnikowy – bazuje na podziale zasilania z pionu za pomocą trójników, co pozwala wyraźnie skrócić długość rur, idealny do mniejszych instalacji z ograniczoną liczbą grzejników,
- metoda rozdzielaczowa – każde urządzenie posiada własne przewody biegnące bezpośrednio z rozdzielacza, co ogranicza liczbę połączeń ukrytych w podłodze i minimalizuje ryzyko nieszczelności,
- obieg jednorurowy – często spotykany w starszym budownictwie, gdzie czynnik grzewczy przepływa szeregowo przez punkty odbioru.
Podczas montażu kluczowe znaczenie ma droga przebiegu instalacji – od kotła powinna ona docierać do odbiorników najkrótszą możliwą linią. Instalatorzy zazwyczaj prowadzą rury w podłodze, w ściennych bruzdach lub natynkowo. Technika łączenia zależy również od wielkości samego grzejnika:
- masywne jednostki, takie jak modele dwudziestozebrowe, najlepiej podłączać krzyżowo, czyli zasilanie i powrót po przekątnej,
- mniejsze grzejniki, przykładowo dziesięciożebrowe, zadowolą się standardowym przyłączem z zaworami kulowymi.
Pamiętajmy o łatwym dostępie do serwisowania instalacji. W każdym obiegu warto zamontować zawory odcinające, które w razie awarii pozwolą wyłączyć wybrany fragment systemu bez ingerencji w resztę sieci. Odpowiednia ilość miejsca na złączki i elementy kontrolne przy rozdzielaczach to inwestycja w spokój użytkownika, gwarantująca bezproblemową konserwację oraz stabilny rozdział czynnika grzewczego.
Gdzie prowadzić rury, aby zmniejszyć straty ciepła?
Kluczem do sprawnego systemu grzewczego jest prowadzenie przewodów zasilających i powrotnych wewnątrz ogrzewanych stref budynku. Strategiczne unikanie ścian zewnętrznych czy nieogrzewanych pomieszczeń pozwala niemal całkowicie wyeliminować straty energii. Jeśli jednak poprowadzenie instalacji przez chłodne miejsca jest koniecznością, niezastąpiona staje się profesjonalna izolacja termiczna.
Warto również dążyć do skrócenia całkowitego przebiegu rur, co bezpośrednio przekłada się na mniejszą powierzchnię wymiany ciepła z niepożądanym otoczeniem. Rozwiązania techniczne powinny być dopasowane do miejsca montażu. Rury ukryte w podłodze wymagają solidnych materiałów o wysokiej wytrzymałości, takich jak:
- płyty ze styroduru (XPS),
- lekkie otuliny kauczukowe lub z pianki polietylenowej.
Warto przy tym pamiętać o rurach osłonowych typu peszel – nie tylko chronią przed uszkodzeniami mechanicznymi, ale również umożliwiają łatwiejszy serwis, oddzielając instalację od elementów konstrukcyjnych. Montaż przewodów natynkowo w ciepłych wnętrzach ułatwia bieżącą kontrolę szczelności, choć wymaga doboru estetycznych otulin, które nie będą szpecić pomieszczeń.
Szczególną uwagę należy poświęcić kotłowni; to tu koncentruje się serce systemu, dlatego wszystkie odcinki nieoddające ciepła wymagają bezwzględnej izolacji. Ostateczna wydajność ogrzewania zależy także od ilości punktów łączeń – im jest ich mniej, tym mniejsze ryzyko powstawania mostków termicznych i lepsza cyrkulacja czynnika grzewczego w całym układzie.
Jak dobrać materiały na rury do grzejników?
Wybór odpowiednich materiałów decyduje nie tylko o żywotności instalacji, ale także o kosztach inwestycji i komforcie prac montażowych. Kluczowym aspektem jest tu wydłużalność termiczna, której nie można lekceważyć, zwłaszcza przy sztywnych komponentach wymagających specjalnych kompensacji.
Miedź od lat cieszy się uznaniem ze względu na swoją odporność na wysokie temperatury, ciśnienie oraz świetną przewodność cieplną. Mimo to, jej sztywna struktura narzuca konieczność precyzyjnego lutowania lub stosowania złączek zaciskowych, co podnosi pracochłonność i cenę całego przedsięwzięcia.
W nowoczesnych projektach coraz częściej spotykamy alternatywy, takie jak elastyczne rury PEX czy PE-RT. Pozwalają one na swobodne prowadzenie instalacji i drastyczne ograniczenie liczby połączeń oraz złączek, co minimalizuje ryzyko wycieków. Ich ogromną zaletą jest łatwość układania w podłodze, nawet przy dużej liczbie łuków – wszystko to czyni je niezwykle ekonomicznym rozwiązaniem w trudnych przestrzeniach.
Pamiętaj jednak, że nawet najlepsze tworzywo nie zadziała bez odpowiednio dobranej średnicy. Wymiar rur musi precyzyjnie odpowiadać mocy grzewczej i hydraulicznym wymaganiom układu, aby zapewnić płynny przepływ czynnika. Źle dobrana średnica może niepotrzebnie zwiększyć opory i zniweczyć wydajność całego systemu.
Planując montaż, warto też zadbać o kompatybilność z osprzętem, taką jak zawory czy rozdzielacze, ściśle trzymając się przy tym instrukcji producenta.

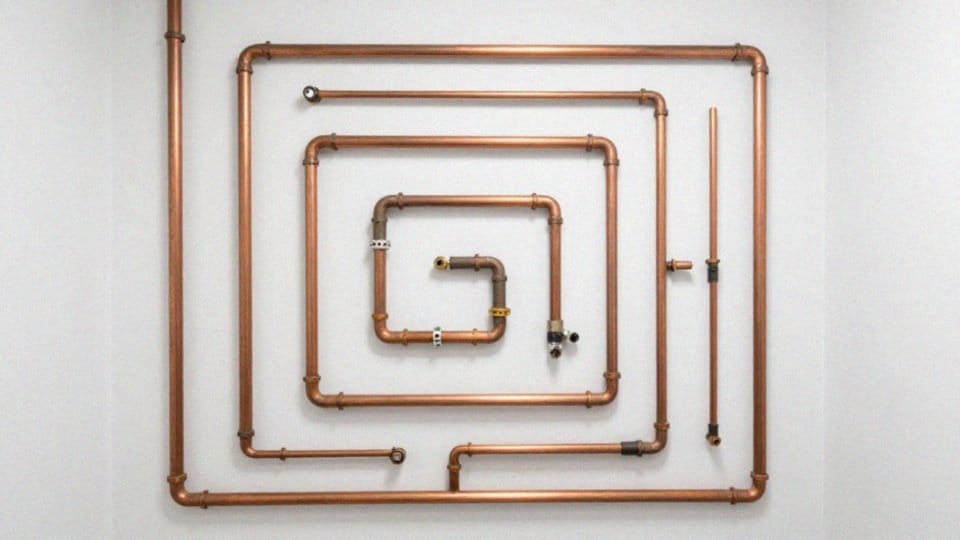

Jak zaplanować kompensację wydłużeń cieplnych rur?
Każdy materiał reaguje inaczej na zmiany temperatury, dlatego przy projektowaniu instalacji centralnego ogrzewania trzeba wziąć pod uwagę odmienną wydłużalność miedzi oraz tworzyw takich jak PEX czy PE-RT. Kluczem do sukcesu jest tu właściwy montaż, oparty na zrozumieniu pracy rur pod wpływem ciepła. Aby system był bezpieczny, należy wyznaczyć punkty stałe i przesuwne, co pozwoli instalacji na swobodną, kontrolowaną dylatację.
Najskuteczniejszymi metodami kompensacji są dziś:
- specjalne pętle,
- giętkie odcinki,
- fabryczne kompensatory mechaniczne.
Z kolei w przejściach przez ściany czy stropy warto stosować tuleje ochronne. Chronią one strukturę budynku przed uszkodzeniami, jednocześnie dając rurze przestrzeń do pracy. Równie istotne jest użycie obejm z odpowiednimi podkładkami; zapewniają one stabilne podparcie, nie ograniczając przy tym ruchu przewodu.
Zlekceważenie kwestii rozszerzalności cieplnej to prosta droga do poważnych problemów. Gdy rury nie mają miejsca na ruch, powstają groźne naprężenia, które z czasem prowadzą do wyrwania mocowań oraz kosztownych nieszczelności. Dlatego szczegółowy plan kompensacji wydłużeń powinien stanowić fundament dokumentacji technicznej. Musi on precyzyjnie wyznaczać odstępy montażowe, gwarantując, że każdy cykl grzewczy odbędzie się bez uszczerbku dla trwałości systemu.
Jak dobrać izolację rur grzewczych?
Wybór właściwej izolacji rur to fundament efektywnego systemu grzewczego. Odpowiednia warstwa ochronna minimalizuje straty energii w nieogrzewanych pomieszczeniach, co bezpośrednio przekłada się na niższe koszty eksploatacji. Decyzja o rodzaju materiału zależy od:
- temperatury czynnika,
- konfiguracji instalacji,
- odgórnych wytycznych projektowych.
W typowych instalacjach CO królują otuliny z:
- pianki elastomerowej,
- kauczuku,
- wełny mineralnej.
Jeśli jednak przewody biegną w podłogach bądź wylewkach fundamentowych, niezastąpiony okazuje się styrodur (XPS), doceniany przede wszystkim za ogromną wytrzymałość mechaniczną. Dobierając grubość izolacji, trzeba brać pod uwagę:
- średnicę rury,
- temperaturę zasilania.
W miejscach, gdzie instalacja przenika przez chłodne strefy, warstwa ochronna musi być wyraźnie grubsza, aby trwale wyeliminować mostki termiczne. Kluczowe jest również dokładne uszczelnienie wszystkich łączeń, co zapobiega niekontrolowanym ucieczkom ciepła. Warto zatroszczyć się o detale, takie jak przepusty przez ściany czy stropy – tutaj świetnie sprawdzą się specjalne tuleje ochronne. Jeśli planujesz montaż w miejscach narażonych na uszkodzenia lub negatywne działanie promieni UV, wybierz otuliny z dodatkowym wzmocnieniem. Solidne zabezpieczenie rur nie tylko wydłuża życie całej sieci grzewczej, ale przede wszystkim realnie obniża rachunki, zatrzymując każdą jednostkę energii tam, gdzie jest najbardziej potrzebna.
Trójniki czy rozdzielacz: co wybrać?
Wybór między instalacją trójnikową a rozdzielaczową to kluczowa decyzja, która wpływa na efektywność rozprowadzania ciepła w całym budynku. Układ trójnikowy, oparty na bezpośrednim wyprowadzeniu rur z pionu do odbiorników, sprawdza się głównie w nieskomplikowanych projektach, gdzie oszczędność materiałowa odgrywa pierwszoplanową rolę. Współczesne budownictwo coraz częściej stawia jednak na systemy rozdzielaczowe, które pełnią funkcję centralnego punktu sterowania, co pozwala na precyzyjne balansowanie każdego obiegu z osobna.
Takie podejście znacząco ułatwia serwisowanie; w razie usterki wystarczy odciąć dopływ do konkretnej pętli, bez konieczności wygaszania całego ogrzewania w domu. Co więcej, montaż rozdzielaczy pozwala na wyeliminowanie większości złączy ukrytych pod podłogą, co drastycznie obniża ryzyko kosztownych wycieków. Wymaga to jednak inwestycji w solidne zawory kulowe i precyzyjnego doboru osprzętu, aby utrzymać stabilny przepływ czynnika.
Niezależnie od wybranej technologii, fundamentem sprawnego ogrzewania jest prawidłowe zrównoważenie hydrauliczne. Zaniedbania na tym etapie niemal zawsze kończą się niedogrzaniem pomieszczeń i nieefektywną pracą kotła. Dlatego przy modernizacji wiekowego budownictwa trójniki bywają prostszym rozwiązaniem, podczas gdy w nowo powstających domach rozdzielacz daje nam znacznie większą elastyczność, w tym ogromny komfort łatwej rozbudowy instalacji w przyszłości.

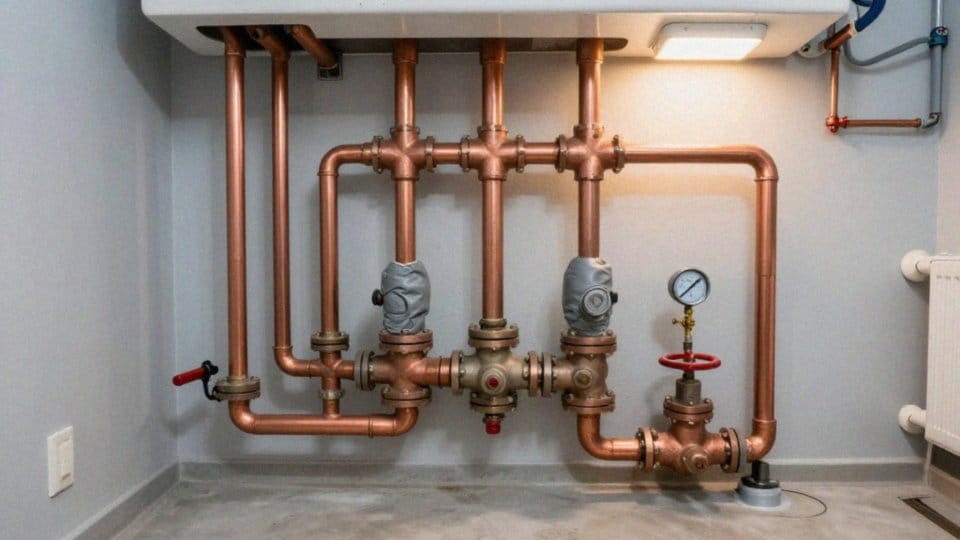

Jak prawidłowo montować rury grzewcze?
Prawidłowy montaż ogrzewania zaczyna się od skrupalnego trzymania się założeń projektowych. To dzięki nim unikamy technicznych wpadek, zapewniając całemu układowi długowieczność i wysoką wydajność. Kluczowe jest stosowanie materiałów rekomendowanych przez producentów, szczególnie w przypadku:
- elastycznych rur PEX,
- elastycznych rur PE-RT,
- dedykowanych złączek zaciskowych,
- dedykowanych złączek wsuwanych.
Te elementy są gwarantem szczelności całego systemu. Zabudowując przewody w ścianach, koniecznie umieśćmy je w peszlach. Takie rozwiązanie nie tylko chroni tworzywo przed fizycznym uszkodzeniem, ale również otwiera drogę do łatwej konserwacji w przyszłości. Równie ważne jest właściwe mocowanie rur za pomocą obejm – ich odpowiednie rozmieszczenie zapobiega niepożądanym zwisom, które mogłyby utrudniać swobodny przepływ czynnika grzewczego. Pamiętajmy też o tulejach ochronnych wszędzie tam, gdzie instalacja przebiega przez przegrody budowlane; zabezpieczą one przewody przed naprężeniami konstrukcyjnymi budynku.
Wygodę użytkowania podnoszą zawory kulowe zamontowane przy każdym punkcie odbioru. Pozwalają one na serwisowanie konkretnego grzejnika bez zrzucania wody z całego układu. W systemach rozdzielaczowych warto zainwestować w zawory regulacyjne dla każdego obiegu, co daje pełną kontrolę nad przepływem. Zanim jednak wylewka ostatecznie przykryje instalację, niezbędne jest przeprowadzenie testu ciśnieniowego. To jedyny sposób, by wykluczyć nieszczelności i mieć pewność, że system pracuje bez zarzutu. Całość prac warto rzetelnie udokumentować na rysunku powykonawczym, nanosząc rzeczywiste trasy rur. Taka dbałość o detale i pieczołowite zabezpieczenie systemu przed jego ukryciem to fundament bezproblemowej eksploatacji instalacji przez długie lata.
