Jaki przekrój rury wybrać do centralnego ogrzewania?
Dobór właściwej średnicy przewodów w instalacji centralnego ogrzewania to nie tylko kwestia oszczędności, ale przede wszystkim sposób na zapewnienie maksymalnej efektywności systemu. W domach jednorodzinnych najczęściej spotykamy średnice w przedziale od 15 do 32 mm. Główne nitki biegnące od źródła ciepła powinny zaczynać się od wymiaru DN 20, choć ostateczną wartość zawsze determinuje realne zapotrzebowanie budynku na energię.
Kluczem do optymalnego działania układu jest utrzymanie prędkości czynnika w granicach 0,8–1,5 m/s. Jeśli przesadzimy w dół ze średnicą, opory hydrauliczne drastycznie wzrosną, co zmusi pompę do cięższej pracy i najpewniej zaowocuje irytującym hałasem w rurach. Z kolei przewymiarowanie instalacji to prosta droga do niepotrzebnego wzrostu wydatków na materiały oraz nadmiernego zwiększenia zładu wody, który trzeba podgrzać.
Profesjonalny projekt wymaga uwzględnienia wielu czynników:
- długości poszczególnych pętli,
- różnic temperatur na zasilaniu i powrocie,
- mocy przypisanej konkretnym grzejnikom.
W popularnych systemach rozdzielaczowych do zasilania pojedynczych punktów odbioru z powodzeniem stosuje się przewody 16 mm. Dzięki takiemu wypośrodkowaniu parametrów, cała sieć pracuje stabilnie, dbając o równomierne i komfortowe rozprowadzenie ciepła.
Jak dobrać średnicę rur do zapotrzebowania cieplnego?
Podstawą obliczeń hydraulicznych jest wyznaczenie przepływu objętościowego. Obliczamy go, dzieląc moc źródła ciepła przez iloczyn pojemności cieplnej czynnika oraz różnicę temperatur między zasilaniem a powrotem. Wynik tego działania bezpośrednio wskazuje, jaki przekrój rury będzie niezbędny.
Projektując system grzewczy, musimy pamiętać o uwzględnieniu mocy wszystkich odbiorników, gdyż większe zapotrzebowanie na ciepło wymusza transportowanie większej ilości wody. Kluczową rolę odgrywa tu tzw. delta T. Gdy różnica temperatur między zasilaniem a powrotem jest niewielka, przepływ czynnika musi być odpowiednio wyższy, co nierzadko zmusza nas do sięgnięcia po rury o większej średnicy.
Optymalna prędkość przepływu dla sprawnego działania systemu mieści się w granicach 0,8 – 1,5 m/s. Trzeba też pamiętać, że każdy metr bieżący instalacji zwiększa opór hydrauliczny, dlatego szukamy średnic minimalizujących straty ciśnienia. Błędny dobór instalacji niesie ze sobą konkretne konsekwencje:
- zbyt wąskie rury generują irytujący hałas i nadmiernie obciążają pompę,
- przewymiarowanie systemu niepotrzebnie zawyża koszty całej inwestycji.
Ostateczny projekt musi więc łączyć w sobie parametry takie jak ciśnienie robocze oraz temperatura medium. Tylko balansując między tymi czynnikami, możemy zapewnić pełną stabilność hydrauliczną sieci grzewczej.

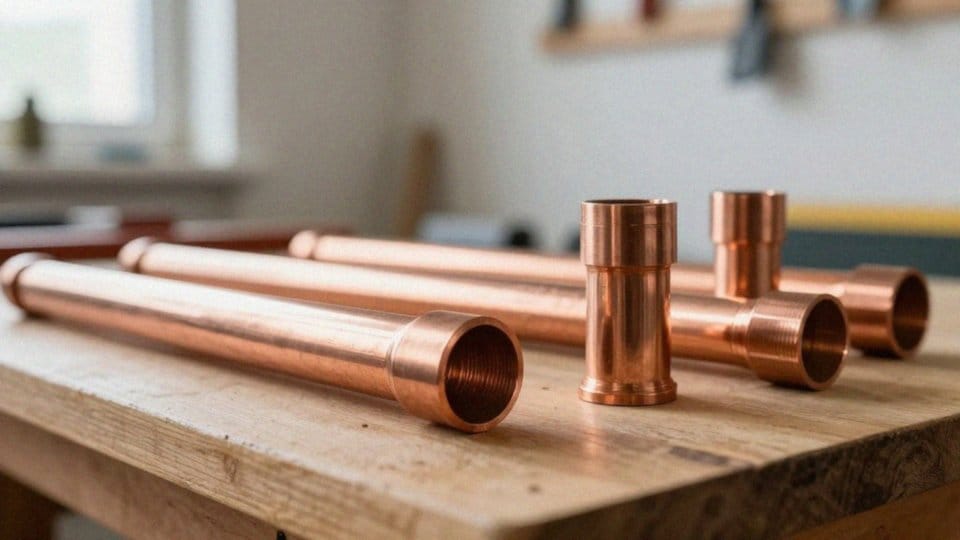

Jaką średnicę rur wybrać dla małych i średnich grzejników?
Wybór odpowiedniej średnicy rur to fundament wydajnej instalacji grzewczej. Jeśli planujesz podłączenie grzejników o mocy do 1 kW, optymalnym rozwiązaniem będą przewody o średnicy 15 lub 16 mm. Zapewniają one optymalną przepustowość przy minimalnych oporach hydraulicznych, co sprawdza się zwłaszcza w nowoczesnych układach z grzejnikami płytowymi lub łazienkowymi. W przypadku urządzeń o większej wydajności, mieszczącej się w przedziale 2–3 kW, znacznie lepiej sprawdzą się rury o przekroju 18–22 mm.
Pamiętaj jednak, że sam materiał rur zmienia postać rzeczy. Przykładowo, rury wielowarstwowe PEX czy PB mają grubszą ściankę niż odpowiedniki stalowe lub miedziane, co skutkuje nieco mniejszym światłem wewnętrznym. Standardem w nowoczesnych instalacjach rozdzielaczowych dla grzejników o mocy do 2 kW jest użycie rur 16 mm.
Przy projektowaniu przyłączy warto trzymać się kilku sprawdzonych wytycznych:
- dla słabszych grzejników do 1 kW wystarczą rury 15–16 mm,
- natomiast przy mocy 2–3 kW lepiej sięgnąć po 18–22 mm,
- gdy moc przekracza 2,7 kW, najbezpieczniejszym wyborem będą przewody 22 mm lub 3/4 cala.
Ostateczny dobór średnicy zawsze powinien uwzględniać długość trasy od rozdzielacza. Im dłuższy odcinek, tym bardziej kluczowe staje się unikanie zwężek i zbędnych kolanek, które niepotrzebnie podnoszą opory. Warto przy tym zawsze zwracać uwagę na oznaczenia producenta: w miedzi operujemy średnicą zewnętrzną, podczas gdy w rurach wielowarstwowych o wydajności decyduje przede wszystkim wewnętrzny przekrój, przez który przepływa czynnik grzewczy.
Który przekrój rury jest lepszy dla ogrzewania podłogowego?
W instalacjach ogrzewania podłogowego najczęściej spotkamy rury o średnicy zewnętrznej 16 mm. Ten standard sprawdza się doskonale, gdyż pętle o długości od 80 do 120 metrów gwarantują nie tylko wysoki komfort cieplny, ale również bezgłośne działanie całego systemu. Dzięki nim przepływ czynnika utrzymuje się na odpowiednim poziomie, a opory hydrauliczne pozostają na minimalnym pułapie.
Oczywiście w zależności od potrzeb można sięgnąć po alternatywne rozwiązania. Jeśli mamy do czynienia z mniejszą powierzchnią i krótszymi pętlami, fachowcy chętnie wybierają rury 14 mm. Z kolei średnica 20 mm znajduje zastosowanie wszędzie tam, gdzie obciążenie cieplne jest większe lub instalacja wymaga poprowadzenia dłuższych tras.
Równie istotny jest sam materiał wykonania. Największą popularnością cieszą się systemy PEX, PERT lub PB, przy czym prym wiodą rury wielowarstwowe. Wyposażone w barierę antydyfuzyjną z aluminium lub tworzywa EVOH, skutecznie blokują dostęp tlenu do wnętrza instalacji, wykazując przy tym imponującą odporność na wysokie temperatury.
Aby ogrzewanie płaszczyznowe działało bez zarzutu, nie można zapominać o solidnej izolacji przewodów i przemyślanym montażu rozdzielacza. Kluczem do uniknięcia tzw. martwych punktów, czyli zimnych stref na podłodze, jest umiejętne połączenie średnicy rur z właściwym rozstawem pętli. Całość projektu musi być spójna – parametry pompy obiegowej oraz różnica temperatur zasilania i powrotu powinny być ściśle dopasowane do specyfiki rur, co gwarantuje pełną stabilność hydrauliczną układu na długie lata.
Jak obliczyć opór hydrauliczny i przepływ czynnika grzewczego?
Precyzyjne wyznaczenie przepływu objętościowego to fundament wszelkich obliczeń hydraulicznych. Korzystamy w tym celu z zależności Q = P / (c_p * ΔT), gdzie:
- P oznacza moc,
- c_p to właściwa pojemność cieplna,
- ΔT określa różnicę temperatur między zasilaniem a powrotem.
Wyliczona w ten sposób prędkość przepływu powinna mieścić się w przedziale od 0,8 do 1,5 m/s, co gwarantuje stabilną pracę całego układu. Całkowity opór hydrauliczny instalacji wynika z sumy strat liniowych oraz miejscowych. Te pierwsze są bezpośrednio uzależnione od:
- długości rurociągu,
- użytych średnic,
- współczynnika tarcia, który determinuje rodzaj materiału ścianek.
Z kolei opory miejscowe generowane są przez wszelkie elementy kształtkowe, w tym:
- kolanka,
- trójniki,
- zawory,
- redukcje.
Do ich weryfikacji stosuje się zarówno klasyczne równanie Darcy-Weisbacha, jak i specjalistyczne oprogramowanie inżynierskie czy przygotowane tabele wymiarowania rur. Kluczowym etapem prac projektowych jest dopasowanie parametrów pompy w oparciu o krzywą Q-H. To urządzenie musi skutecznie dostarczyć wymagany przepływ czynnika grzewczego przy uwzględnieniu wyliczonych oporów.
Należy pamiętać, że zbyt szybki ruch płynu generuje uciążliwy hałas i niepotrzebne straty ciśnienia, natomiast zbyt wolny przepływ skutkuje nierównomiernym ogrzewaniem pomieszczeń. Projektant musi zatem dokładnie zaplanować dopuszczalny spadek ciśnienia w obiegu, aby uniknąć problemów z efektywnością energetyczną i zapewnić prawidłowe funkcjonowanie pompy obiegowej. Wykorzystanie profesjonalnych narzędzi obliczeniowych minimalizuje ryzyko błędów i pozwala osiągnąć optymalne warunki pracy każdej pętli grzewczej.

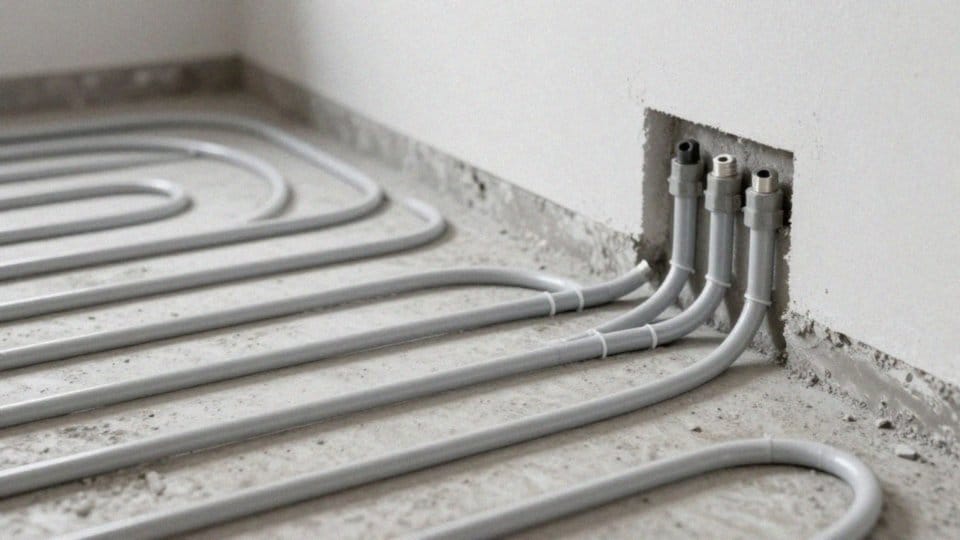

Jak długość obiegów wpływa na pracę instalacji?
Wydłużanie obiegów w instalacjach hydraulicznych nieuchronnie zwiększa opory przepływu, co wymusza pełną kalibrację systemu. Gdy rurociągi stają się zbyt długie przy zachowaniu tej samej średnicy, naturalnie spadają parametry przepływu czynnika grzewczego. Aby uniknąć utraty komfortu cieplnego, inżynierowie sięgają zazwyczaj po:
- rury o większych przekrojach,
- mocniejsze pompy,
- segmentację instalacji na krótsze sekcje,
- montaż dodatkowych rozdzielaczy w pobliżu punktów odbioru ciepła.
Nie można także zapominać o właściwym odpowietrzeniu, gdyż pęcherze gazu z łatwością blokują przepływ w dalekich zakątkach systemu. W obszernych układach, gdzie siła grawitacji jest niewystarczająca, kluczowy staje się precyzyjny dobór pompy, który zapobiegnie awariom i przeciążeniom jednostki napędowej. Warto również ograniczyć liczbę zbędnych kolanek i trójników, ponieważ każda taka kształtka niepotrzebnie dławi przepływ i zwiększa zapotrzebowanie na energię.
Kiedy trasy główne wymagają większej przepustowości?
W sytuacjach, gdy moc źródła ciepła przekracza kilkadziesiąt kilowatów lub zachodzi potrzeba wydajnego zasilenia rozdzielaczy na licznych kondygnacjach, zastosowanie większych średnic nominalnych (DN) w głównych magistralach staje się niezbędne. W rozległych układach trójnikowych odpowiedni przekrój rury głównej jest kluczem do zachowania przepustowości rozgałęzień przy jednoczesnym ograniczeniu spadków ciśnienia. Redukując opory hydrauliczne poprzez właściwy dobór średnic, dbasz nie tylko o wydajność systemu, ale także o niższe zużycie energii przez pompę obiegową.
W zaawansowanych instalacjach przemysłowych i dużych sieciach ciepłowniczych standardem stają się przekroje rzędu DN40 lub większe. Takie podejście gwarantuje stabilność przepływu przy bezpiecznej prędkości czynnika. Na etapie projektowania trzeba jednak wziąć pod uwagę szereg czynników:
- całkowita długość obiegu,
- konieczność uwzględnienia naczynia wzbiorczego,
- odpowiednio zwymiarowana rura bezpieczeństwa,
- rosnące koszty inwestycyjne.
Niezbędnym elementem projektu pozostaje również dbałość o stałe ciśnienie wewnątrz sieci dystrybucyjnej. Jeśli wymagany przepływ przekracza możliwości mniejszych średnic, poszerzenie głównej nitki staje się priorytetem. Dzięki temu unikniesz niechcianej kawitacji czy uporczywego hałasu, zapewniając jednocześnie harmonijną dystrybucję ciepła do każdego z odbiorników.
Jak materiał rur wpływa na projekt instalacji?
Wybór odpowiedniego materiału rur to fundament każdego projektu instalacyjnego, determinujący zarówno przebieg trasy, jak i sposób łączenia czy wymagania izolacyjne. Jeśli zależy nam na wysokiej odporności na ciśnienie i temperaturę, najczęściej sięgamy po stal węglową lub nierdzewną. Choć są one niezwykle sztywne i trwałe, wymagają czasochłonnego spawania lub zgrzewania, a w niektórych środowiskach musimy dodatkowo zadbać o ochronę przed korozją.
Dla większej elastyczności, szczególnie przy projektowaniu ogrzewania podłogowego, lepiej sprawdzają się tworzywa sztuczne typu:
- PEX,
- PERT,
- PB.
Pozwalają one na swobodne formowanie pętli, a zastosowanie nowoczesnych systemów zaciskowych, takich jak Effebi Press, znacząco przyspiesza tempo prac montażowych. W nowoczesnych obiektach standardem stają się z kolei rury wielowarstwowe. Dzięki wbudowanej barierze antydyfuzyjnej skutecznie blokują one dostęp tlenu do instalacji, co nie tylko zapobiega korozji metalowych podzespołów, ale również eliminuje problemy z zapowietrzaniem systemu.
Planując inwestycję, warto pamiętać, że technika połączeń wpływa nie tylko na szybkość budowy, ale i późniejszą serwisowalność. Podczas gdy zgrzewanie czy klejenie są rozwiązaniami wymagającymi dużej precyzji, technologia zaciskowa zapewnia trwałe rezultaty przy znacznie mniejszym nakładzie pracy. Na koniec, nie zapominajmy o kluczowych aspektach technicznych:
- różnice w średnicach wewnętrznych wpływają na obliczenia oporów hydraulicznych,
- specyfika każdego materiału narzuca inne wymogi dotyczące grubości izolacji – co jest szczególnie istotne w pomieszczeniach o ograniczonej przestrzeni.
