Co to jest SDR rury? Znaczenie i zastosowanie w instalacjach

Co to jest SDR w rurach?

Standard Dimension Ratio, w skrócie SDR, to kluczowy dla inżynierii instalacyjnej parametr definiujący relację między średnicą zewnętrzną rury a grubością jej ścianki. Najprościej rzecz ujmując, obliczamy go dzieląc średnicę (D) przez minimalną grubość ścianki (S). Wskaźnik ten znajduje szerokie zastosowanie nie tylko przy rurach stalowych, ale przede wszystkim w przypadku nowoczesnych tworzyw sztucznych, w tym:

• polipropylenu (PP-R),
• polietylenu różnych klas,
• PVC.

Dzięki SDR możemy w precyzyjny sposób ocenić geometrię przewodu, bez względu na rodzaj wykorzystanego surowca. To ujednolicone podejście znacząco ułatwia montaż oraz dobór kompatybilnych złączek, co jest możliwe jedynie przy zachowaniu pełnej zgodności wymiarowej. Warto przy tym pamiętać o prostej zasadzie: niższa wartość tego parametru oznacza solidniejszą, grubszą ściankę, a tym samym zwiększoną wytrzymałość na ciśnienie wewnętrzne. Z drugiej strony, wyższy wskaźnik SDR to rozwiązanie oferujące cieńsze ścianki, co przekłada się na mniejszą wagę instalacji, choć odbywa się kosztem niższej odporności hydraulicznej. Z punktu widzenia projektantów systemów wodociągowych i kanalizacyjnych, znajomość SDR jest niezbędna, aby stworzyć trwałą i bezpieczną sieć. Co więcej, stosowanie tego wskaźnika pozwala zachować pełną zgodność z normą EN ISO 6708, która reguluje kwestie średnic nominalnych (DN), stanowiąc tym samym fundament profesjonalnego planowania infrastruktury przesyłowej.

Jak zmierzyć średnicę rury? Praktyczne metody i porady

Jak dobrać SDR do ciśnienia roboczego?

Wybór właściwego parametru SDR wymaga wnikliwej analizy:

• ciśnienia roboczego,
• temperatury tłoczonego medium,
• założonego okresu eksploatacji instalacji.

Zasada jest prosta: im niższy wskaźnik SDR, tym grubsze ścianki rury, a co za tym idzie – jej wyższa wytrzymałość. Kluczowym krokiem jest tu skorelowanie ciśnienia nominalnego PN z konkretnym rodzajem tworzywa. Popularne rury PE100 najczęściej występują w klasie PN16 przy SDR 11, natomiast w mniej wymagających instalacjach zimnej wody, jak PE HD, popularnym wyborem jest SDR 26 odpowiadający klasie PN6.

Zupełnie inne obciążenia występują w systemach centralnego ogrzewania czy przesyle gorącej wody. Tam wymagana jest znacznie większa solidność, dlatego sięga się po rozwiązania takie jak rury PP-R o SDR 6, gwarantujące klasę PN20.

Jak czytać wymiary rur? Przewodnik dla hydraulików i budowlanych

Podejmując decyzję projektową, trzeba wziąć pod uwagę dwa fundamentalne aspekty eksploatacyjne:

• temperatura pracy: wyższa temperatura medium obniża dopuszczalne ciśnienie robocze, co wymusza zastosowanie rur o niższym, bardziej wytrzymałym SDR,
• zjawiska dynamiczne: podciśnienie czy uderzenia hydrauliczne często determinują konieczność wyboru sztywniejszych, bardziej odpornych mechanicznie produktów.

Warto zawsze kierować się aktualnymi wytycznymi norm DIN EN ISO, które precyzyjnie określają relacje między klasami ciśnienia a stabilnością chemiczną i mechaniczną. Pamiętaj też, że przy zgrzewaniu doczołowym lub elektrooporowym kluczowe jest zachowanie spójności SDR łączonych elementów. W trudnych, agresywnych środowiskach warto dodatkowo sprawdzić odporność materiału na korozję i starzenie, zwracając uwagę na obecność specjalnych antyutleniaczy w składzie tworzywa.

Jak obliczyć SDR rury?

Wskaźnik SDR wyznacza się, dzieląc średnicę zewnętrzną rury przez minimalną grubość jej ścianki. Sam pomiar średnicy jest niezależny od właściwości fizycznych tworzywa, co czyni ten parametr uniwersalnym punktem odniesienia. Przykładowo, rura o średnicy 90 mm i ściance 8,2 mm reprezentuje klasę SDR 11, co jest powszechnym oznaczeniem spotykanym przy produktach takich jak PE100 PN16.

Tabela średnic rur – kluczowe informacje dla inżynierów i budowlańców

Projektanci muszą pamiętać, że średnica nominalna (DN) nie zawsze jest tożsama z fizycznym wymiarem zewnętrznym. Zgodnie z normą EN ISO 6708, warto zawsze sięgać po rzeczywiste dane techniczne uwzględniające tolerancje produkcyjne, zamiast polegać wyłącznie na oznaczeniach katalogowych.

W codziennej pracy inżynierskiej najlepiej korzystać z gotowych tabel zestawiających grubości ścianek z konkretnymi klasami ciśnienia PN. Wartość SDR determinuje średnicę wewnętrzną, która ma decydujący wpływ na parametry pracy instalacji, takie jak:

• opory przepływu,
• straty ciśnienia.

Dobór właściwych złączek i kształtek jest zatem ściśle powiązany z tym wskaźnikiem. Aby jednak w pełni precyzyjnie ocenić wydajność systemu, w obliczeniach hydraulicznych nie można pominąć długości rurociągu oraz współczynnika szorstkości użytego materiału.

DN co to znaczy? Wyjaśnienie i zastosowanie w inżynierii rurociągowej

Jak SDR wpływa na wytrzymałość i odporność na ciśnienie?

Wskaźnik SDR jest kluczowy dla określenia wytrzymałości mechanicznej oraz odporności rurociągu na ciśnienie wewnętrzne. Im jest on niższy, tym ścianki rury stają się grubsze, co bezpośrednio przekłada się na większą wytrzymałość ciśnieniową. Tego typu rozwiązanie jest niezbędne w systemach wysokociśnieniowych oraz miejscach, gdzie instalacja bywa narażona na gwałtowne uderzenia hydrauliczne, ponieważ solidniejsza konstrukcja skuteczniej wygłusza fale ciśnienia, zapobiegając kosztownym awariom.

Z kolei wysokie wartości SDR oznaczają cieńszą ściankę. Choć zmniejsza to masę rury, ułatwiając tym samym logistykę i montaż, wiąże się ze spadkiem odporności na ciśnienie oraz większą wrażliwością na uszkodzenia mechaniczne. Przy projektowaniu instalacji podciśnieniowych wybór niskiego SDR jest wręcz wymogiem – odpowiednia sztywność stanowi zabezpieczenie przed deformacją czy zapadaniem się rur pod wpływem naporu z zewnątrz.

Ostateczna trwałość całego systemu to wynik synergii między parametrem SDR a specyficznymi cechami surowca. Nowoczesny polietylen PE100 oferuje znacznie lepsze parametry niż starsze generacje, w tym PE80. W specyficznych środowiskach, jak instalacje wodne, nieocenione okazują się rury PP-R ze względu na swoją odporność termiczną, podczas gdy metalowe odpowiedniki, wykonane ze stali czy żeliwa, rządzą się zupełnie innymi prawami fizycznymi.

3/4 cala ile to cm? Praktyczny przewodnik po przeliczaniu

Bezpieczeństwo operacyjne zależy również od jakości zastosowanych metod łączenia. Zgrzewanie doczołowe czy elektrooporowe musi być precyzyjnie dopasowane do wymiarów fizycznych rur. Doświadczeni inżynierowie podczas doboru materiałów biorą pod uwagę nie tylko sztywność, ale także odporność chemiczną na transportowane medium oraz długofalową stabilność tworzywa w obliczu promieniowania UV.

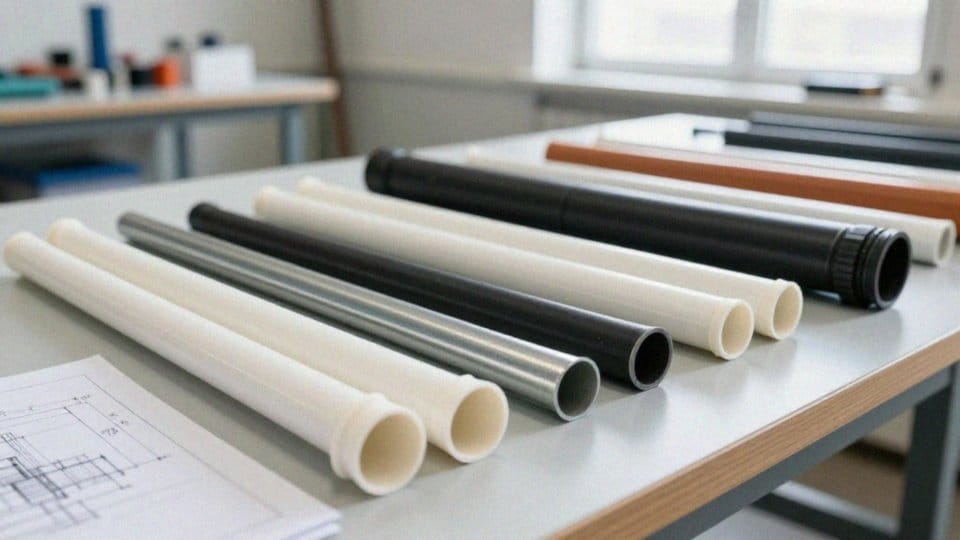

Jakie są kryteria wyboru materiału przy SDR?

Wybór właściwych materiałów zgodnie z wymogami SDR zaczyna się od wnikliwej analizy warunków pracy, odporności chemicznej oraz przyjętych technik montażu. W instalacjach wodociągowych od lat królują:

• HDPE,
• PE100,
• PE80,

cenione przede wszystkim za swoją elastyczność i całkowitą odporność na korozję. Z kolei w systemach centralnego ogrzewania czy przesyle ciepłej wody zdecydowanie lepiej sprawdzają się rury z polipropylenu (PP-R), które przy niskim wskaźniku SDR gwarantują doskonałą stabilność termiczną. Decydując o wyborze surowca, musimy wziąć pod uwagę nie tylko temperaturę i ciśnienie robocze, ale także specyfikę otoczenia, w jakim rurociąg będzie pracował. Równie istotne jest dopasowanie poszczególnych komponentów, takich jak:

• mufy,
• trójniki,
• kształtki elektrooporowe,

tak aby stworzyć spójną całość. Każda technologia – bez względu na to, czy stawiamy na rozwiązania jednorodne czy wielowarstwowe – wymaga fachowej wiedzy o właściwościach tworzywa. Warto pamiętać, że odporność na degradację UV czy utlenianie to już standard, osiągany dzięki nowoczesnym stabilizatorom i przeciwutleniaczom. Sposób montażu determinuje wybór metody łączenia. Polietylen pozwala na wykonanie niezwykle trwałych zgrzewów doczołowych i elektrooporowych. Planując inwestycję, trzeba dopasować średnice – od DN20 po znacznie większe przekroje – oraz formę dostaw, decydując się na wygodne kręgi lub sztywne odcinki 12-metrowe. W miejscach, gdzie obciążenia mechaniczne przekraczają granice wytrzymałości tworzyw sztucznych, najbezpieczniej sięgnąć po tradycyjną stal lub żeliwo. Kluczem do sukcesu i szczelności instalacji na lata pozostaje bezwzględne trzymanie się parametrów przypisanych dla danego SDR.

3/8 cala ile to milimetrów? Przeliczenie i zastosowanie

Które normy regulują wartość SDR rur?

Wartości SDR oraz kluczowe parametry techniczne podlegają rygorystycznym regulacjom międzynarodowym i krajowym, wyznaczanym przez organizacje takie jak DIN, EN czy ISO. Dokumenty pokroju EN ISO 6708 precyzyjnie definiują średnice zewnętrzne i zasady oznaczania średnicy nominalnej DN, co skutecznie gwarantuje spójność wymiarową w systemach rurociągowych.

Powyższe standardy kategoryzują rury w oparciu o SDR oraz PN, tworząc uporządkowany zestaw wariantów dla różnych tworzyw. Zakres tych wytycznych jest imponujący – od metod badań wytrzymałościowych, aż po rygorystyczne wskaźniki jakościowe. Dokumentacja ta zawiera również szczegółowe instrukcje dotyczące pracy z konkretnymi materiałami, takimi jak PE100 czy PE80, oraz objaśnia technologie łączenia, w tym zgrzewanie doczołowe i elektrooporowe.

Normy nie ograniczają się jedynie do aspektów materiałowych; definiują one również parametry techniczne samego zgrzewu oraz metody jego weryfikacji. Znajdziemy w nich także wytyczne w obszarze logistyki:

• zasady bezpiecznego transportu i składowania,
• instrukcje montażowe.

Standardy te jasno określają także wymogi dotyczące samego produktu, uwzględniając specyficzne barwniki czy dodatki stabilizujące promieniowanie UV. Inżynierowie projektujący instalacje ciśnieniowe czy sieci wodociągowe opierają się na tych regulacjach, traktując je jako fundament swojej pracy. Trzymanie się tych wytycznych to nie tylko kwestia formalna, ale przede wszystkim gwarancja bezawaryjnego funkcjonowania infrastruktury z tworzyw sztucznych oraz bezpieczeństwa jej długoletniej eksploatacji.
