SDR 11 czy SDR 17? Jak wybrać odpowiedni standard rur PE?

Co to jest SDR i jak działa?

Standardowy Wskaźnik Wymiarowy, znany szerzej jako SDR, to kluczowy parametr bezwymiarowy. Obliczamy go dzieląc średnicę zewnętrzną rury przez jej nominalną grubość ścianki. W tym geometrycznym wzorze kryje się prosta zależność: im niższy wskaźnik, tym solidniejsza staje się ścianka przy zachowaniu tych samych wymiarów zewnętrznych. Taka konstrukcja przekłada się bezpośrednio na większą odporność rurociągu na ciśnienie wewnętrzne.

Jak zmierzyć średnicę rury? Praktyczne metody i porady

Z punktu widzenia eksploatacji systemów przesyłowych z polietylenu PE 100 lub PE 100-RC, wartość ta determinuje ogólną wytrzymałość mechaniczną całej sieci. Projektanci instalacji – czy to wodnych, czy przesyłających glikol – muszą starannie dobierać SDR, gdyż to on definiuje dopuszczalne ciśnienie nominalne (PN).

Wybór konkretnego modelu wpływa też na kompatybilność z armaturą, trójnikami oraz innymi kształtkami z PE. Prawidłowa decyzja w tym zakresie powinna uwzględniać specyfikę prac montażowych, w tym coraz popularniejsze metody bezwykopowe i wąskowykopowe. Dzięki takiemu dopasowaniu rury HDPE zachowują pełną trwałość, niezależnie od trudnych warunków geotechnicznych, z którymi muszą mierzyć się w terenie.

Który SDR wybrać: 11 czy 17?

Wybór między standardami SDR 11 a SDR 17 to w głównej mierze kwestia dostosowania rur do ciśnienia nominalnego oraz specyfiki miejsca montażu. Wariant SDR 11, bazujący na tworzywie PE 100, oferuje ciśnienie nominalne na poziomie PN 16, co czyni go niezawodnym wyborem dla instalacji wodociągowych pracujących pod dużym obciążeniem. Dzięki grubszym ściankom rury te świetnie radzą sobie z naprężeniami punktowymi i uderzeniami mechanicznymi, dlatego tak często rekomenduje się je przy użyciu technologii bezwykopowych.

Jak czytać wymiary rur? Przewodnik dla hydraulików i budowlanych

Z drugiej strony mamy SDR 17, który charakteryzuje się cieńszym profilem i klasą ciśnienia PN 10. To rozwiązanie znacznie bardziej przyjazne dla portfela w projektach o mniejszych wymaganiach technicznych, choćby w systemach nawadniania czy kanalizacji. Niższa waga w tym przypadku to nie tylko łatwiejszy transport, ale i realne oszczędności przy montażu.

Pamiętaj, że planując inwestycję, warto przeanalizować nie tylko trwałość sieci, ale także dostępność pasujących kształtek i trójników segmentowych. Jeśli chcesz jeszcze bardziej podnieść bezpieczeństwo instalacji, szczególnie gdy rezygnujesz z podsypki piaskowej, postaw na materiał PE 100-RC. Na koniec nie zapomnij zweryfikować zgodności wybranego rozwiązania z normą PN-EN 12201-2 oraz lokalnymi wymaganiami technicznymi. Odpowiednie dopasowanie SDR to fundament, który zapewni całej sieci bezawaryjne działanie na lata.

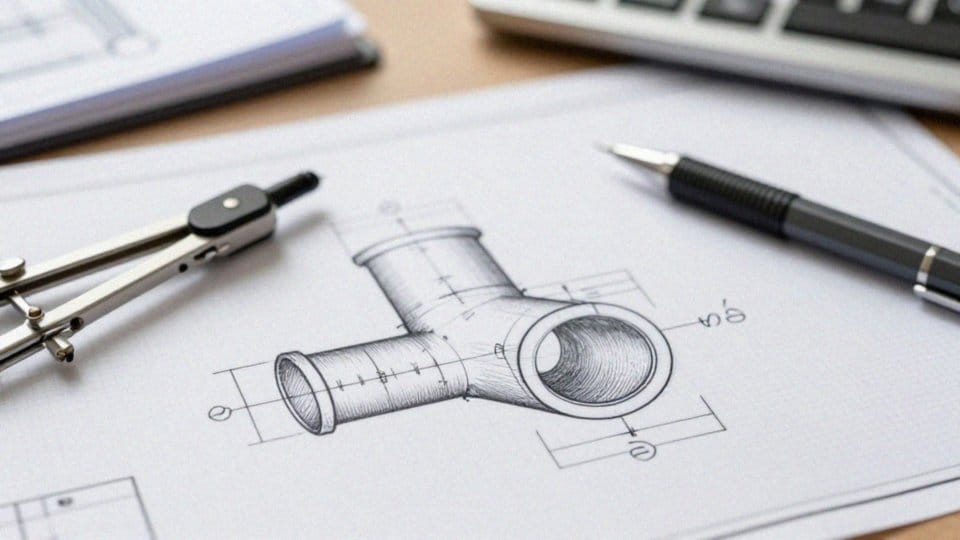

Jak obliczyć grubość ścianki rury?

Grubość ścianki rury (s) wylicza się w prosty sposób: wystarczy podzielić jej średnicę zewnętrzną (D) przez wskaźnik SDR, korzystając z zależności s = D / SDR. Przyjmując standardowe wymiary określone w normie PN-EN 12201-2, projektanci dobierają geometrię przewodu w oparciu o specyficzne właściwości materiałowe. Kluczowe znaczenie mają tu parametry takie jak:

• minimalna wytrzymałość długookresowa (MRS),
• moduł elastyczności,
• odporność na rozciąganie.

Solidna ściana rury to fundament utrzymania dopuszczalnego ciśnienia roboczego (PFA), które wyznaczane jest z ciśnienia nominalnego (PN) oraz odpowiednich współczynników korygujących. Te ostatnie pozwalają precyzyjnie uwzględnić wpływ temperatury (fT) oraz planowanego czasu eksploatacji instalacji (fA). Nie można przy tym zapominać o hydraulice układu, w tym o jednostkowych stratach ciśnienia oraz wymogach technologicznych związanych z montażem i zgrzewaniem. Uwzględnienie tych wszystkich czynników pozwala na optymalny dobór parametrów, co stanowi gwarancję trwałości systemu przez długie lata.

Tabela średnic rur – kluczowe informacje dla inżynierów i budowlańców

Jak SDR wpływa na wytrzymałość rur?

Wybór niższej wartości SDR wiąże się z większą grubością ścianek, co bezpośrednio przekłada się na wyższą wytrzymałość mechaniczną rury. Dzięki takiej budowie przewody lepiej radzą sobie z:

• ciśnieniem wewnętrznym,
• punktowymi naciskami,
• przypadkowymi uderzeniami.

Zwiększona odporność jest nieoceniona zwłaszcza w wymagających technologiach bezwykopowych, gdzie rury są narażone na trudne warunki montażu. Oczywiście sama geometria to nie wszystko, bo kluczową rolę odgrywa również rodzaj tworzywa. Polietylen klasy PE 100 wyprzedza starsze surowce pod względem parametrów technicznych, a wariant PE 100-RC oferuje dodatkowe zabezpieczenie przed powolnym rozwojem pęknięć czy głębszymi zarysowaniami. To właśnie połączenie gęstości materiału i modułu elastyczności z odpowiednim wskaźnikiem SDR decyduje o końcowej wytrzymałości na rozciąganie. Nie można przy tym zapominać, że każda modyfikacja SDR wpływa na hydraulikę instalacji, zmieniając przekrój przepływu i powodując ewentualne straty ciśnienia. Precyzyjne dopasowanie tych parametrów jest fundamentem, jeśli myślimy o bezpiecznej eksploatacji trwającej przez zakładane pół wieku. Uwzględnienie tych wymogów jest niezbędne szczególnie w instalacjach przesyłowych wody czy glikolu, od których oczekujemy bezawaryjności przez całe dekady.

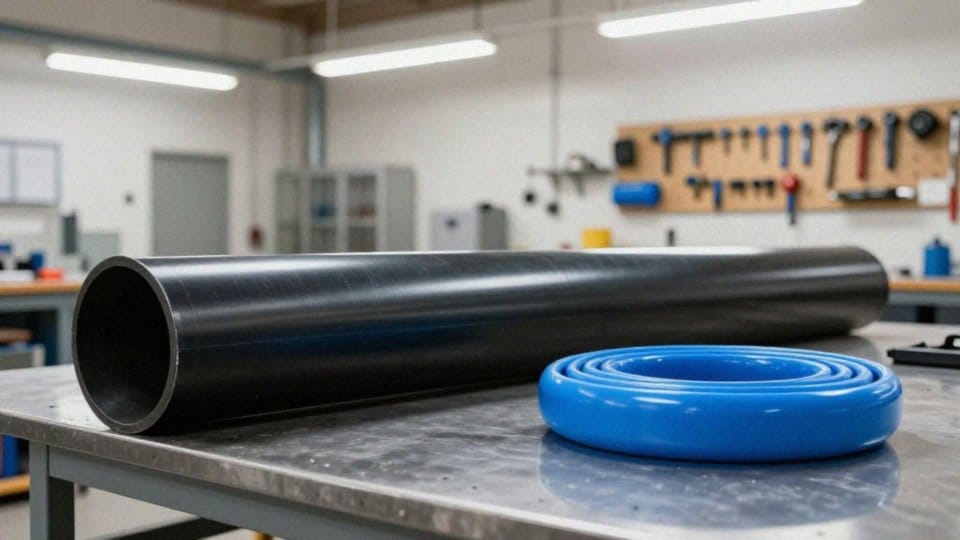

Jakie ciśnienia nominalne mają SDR 11 i 17?

Wartość ciśnienia nominalnego rur PE 100 jest bezpośrednio uzależniona od współczynnika SDR, który opisuje geometrię przekroju poprzecznego. W praktyce oznacza to, że przewody o SDR 11 odpowiadają klasie PN 16, podczas gdy lżejsze ścianki o SDR 17 oferują wytrzymałość na poziomie PN 10. Klasyfikacja ta wskazuje na maksymalne bezpieczne ciśnienie wewnętrzne przy transporcie wody w temperaturze 20 °C, przy czym zakłada się trwałość instalacji na pół wieku.

DN co to znaczy? Wyjaśnienie i zastosowanie w inżynierii rurociągowej

W obliczeniach projektowych wyniki te stanowią punkt wyjścia do ustalenia dopuszczalnego ciśnienia roboczego, czyli PFA. Warto jednak pamiętać, że rzeczywiste warunki pracy często wymuszają na projektantach wprowadzenie współczynników korekcyjnych, zgodnie z wytycznymi normy PN-EN 12201-2. Jeśli medium płynie w podwyższonej temperaturze, nominalna wytrzymałość rury spada, co w konsekwencji wymaga zastosowania grubszego materiału dla zachowania pełnego bezpieczeństwa systemu.

Ostateczny wybór pomiędzy systemami PN 10 a PN 16 zawsze powinien wynikać z precyzyjnej analizy hydraulicznej. Rzetelne planowanie musi uwzględniać nie tylko specyfikę eksploatacji i temperaturę czynnika, ale także planowany czas życia inwestycji oraz przewidywane wahania ciśnienia wewnątrz sieci.

Jak ciśnienie robocze wpływa na wytrzymałość?

Ciśnienie robocze to jeden z najważniejszych czynników decydujących o żywotności rurociągów. Projektanci tworzą systemy, opierając się na zestawieniu standardowego ciśnienia operacyjnego z wartościami dopuszczalnymi, takimi jak PFA czy PN. Ignorowanie tych limitów lub zbyt długa praca instalacji na granicy wytrzymałości drastycznie redukuje margines bezpieczeństwa, co z kolei przyspiesza zmęczenie materiału polietylenowego.

3/4 cala ile to cm? Praktyczny przewodnik po przeliczaniu

W procesie planowania nie można pominąć współczynników korygujących. Parametr fT precyzyjnie uwzględnia wpływ temperatury, z kolei fA pozwala dopasować konstrukcję sieci do jej przewidywanego okresu eksploatacji. Obok samego materiału, równie istotna pozostaje trwałość łączeń. Niezależnie od wybranej metody – zgrzewania doczołowego, polifuzyjnego czy elektrooporowego – konieczne jest ścisłe przestrzeganie reżimu technologicznego.

Nawet drobne błędy w montażu rur czy armatury osłabiają odporność mechaniczną całego obiegu. Równie ważne co montaż, są parametry hydrauliczne, w tym jednostkowe straty ciśnienia oraz charakterystyka przepływu. Aby utrzymać system w pełnej sprawności, należy regularnie przeprowadzać próby szczelności, bazując na wytycznych normy PN-EN 805. Tylko połączenie rzetelnej weryfikacji mechanicznej i chemicznej z właściwym doborem parametrów pracy pozwala cieszyć się niezawodną instalacją przez wiele lat.

Jakie normy dotyczą rur PE i SDR?

Podstawowe wymagania techniczne dla rur polietylenowych oraz całych systemów rurowych określa norma PN-EN 12201-2. W dokumencie tym znajdziemy szczegółowe wytyczne dotyczące:

• do boru materiałów,
• wymiarów produktów,
• klas SDR,
• metod badawczych potwierdzających ich jakość.

Równie istotna w procesie projektowania jest norma PN-EN 805, która reguluje kwestie sieci wodociągowych oraz procedury przeprowadzania prób szczelności. Zgodność z tymi standardami zaczyna się od wyboru właściwego surowca – w zależności od założeń projektowych stosuje się klasy PE 80, PE 100 lub PE 100-RC. Każda inwestycja wymaga ponadto posiadania odpowiednich aprobat technicznych na wszystkie wyroby, wliczając w to kształtki czy trójniki segmentowe.

3/8 cala ile to milimetrów? Przeliczenie i zastosowanie

Kluczowe znaczenie ma również dokumentacja montażowa, szczegółowo precyzująca zasady scalania elementów. Niezbędne jest w niej uwzględnienie specyfiki technologii zgrzewania:

• doczołowego,
• elektrooporowego,
• polifuzyjnego.

Eksploatacja rur w wymagającym środowisku narzuca konieczność analizy odporności na chemikalia oraz właściwej izolacji termicznej. Dzisiejsze budownictwo coraz silniej akcentuje także kwestie recyklingu i nowoczesne podejście do instalacji, szczególnie w zakresie metod bezwykopowych i wąskowykopowych. Ścisłe przestrzeganie powyższych regulacji to najlepsza gwarancja trwałości mechanicznej, bezpieczeństwa systemu oraz pełnej kompatybilności wszystkich komponentów sieci przesyłowej.
