Rury PP średnice — jak je dobrać i co oznaczają?

Co oznaczają średnice rur PP i jak je czytać?

Wymiar nominalny rur PP-R, określany symbolem DN/OD, odzwierciedla ich średnicę zewnętrzną wyrażoną w milimetrach. Standardowe rozmiary, takie jak:

• 20 mm,
• 25 mm,
• 32 mm.

stanowią fundament typowych instalacji hydraulicznych. Warto pamiętać, że rzeczywisty przekrój wewnętrzny zależy bezpośrednio od grubości ścianek, co regulują parametry SDR oraz konkretna klasa ciśnieniowa. Producenci opierają się na ujednoliconych wytycznych norm PN-EN ISO 15874 oraz PN-EN 15784-2, dzięki czemu oznaczenia są czytelne dla profesjonalistów. Przykładowo, oznaczenie rury PP-R SDR 6 FI 20 mówi nam nie tylko o 20-milimetrowej średnicy zewnętrznej, ale także o precyzyjnej proporcji grubości ścianki względem wymiaru nominalnego.

Jak zmierzyć średnicę rury? Praktyczne metody i porady

W przypadku łączników i kształtek, główny wymiar odnosi się do rury, którą będziemy w nich osadzać. Tutaj wnętrze elementu jest minimalnie większe, co pozwala na sprawny i bezproblemowy montaż. Wizualne rozróżnienie systemu ułatwia kolorystyka. Jasnoszare systemy zazwyczaj służą do instalacji klasy PN10, natomiast obecność kolorowych pasków sugeruje wyższą wytrzymałość ciśnieniową, typową dla klas PN16 czy PN20.

Podczas prac modernizacyjnych, gdy zastępujemy przestarzałe rury stalowe lub miedziane nowoczesnymi zamiennikami z PP-R czy PP-RCT, kluczowe jest dokładne przeliczenie wymiarów z cali na milimetry. Uważne podejście do specyfikacji technicznych to najlepszy sposób, by uniknąć błędów projektowych i zapewnić szczelność całej instalacji.

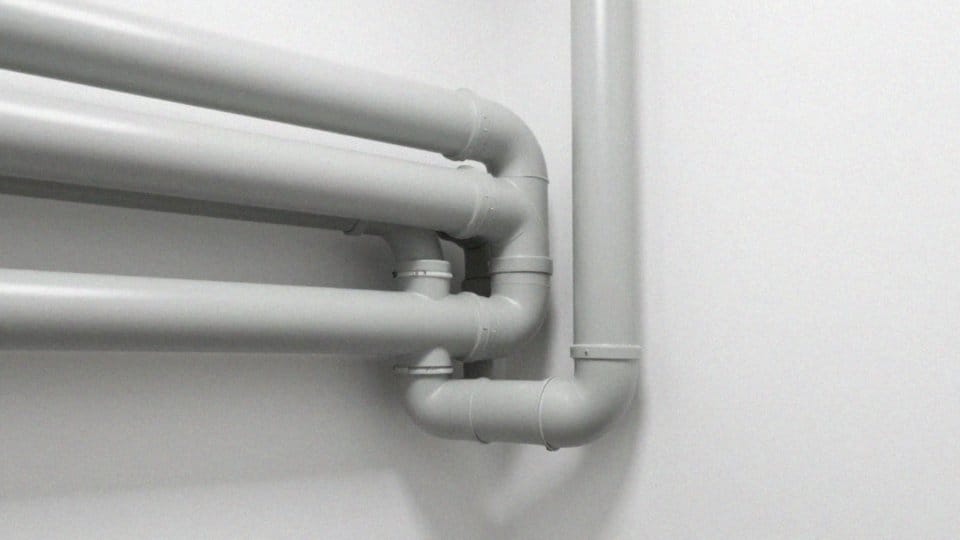

Kiedy wybrać konkretną średnicę rur PP?

Dobór właściwej średnicy rur polipropylenowych (PP) to kluczowy etap projektowania, wymagający uwzględnienia zapotrzebowania energetycznego obiektu oraz liczby punktów poboru wody. W typowych instalacjach domowych dla pojedynczych odbiorników standardem są rury 20 mm, choć w mniej wymagających miejscach, jak umywalki, spokojnie wystarczą te o przekroju 16 mm.

Jak czytać wymiary rur? Przewodnik dla hydraulików i budowlanych

Sprawa komplikuje się przy centralnym ogrzewaniu, gdzie kluczem są precyzyjne obliczenia mocy każdego grzejnika. Piony rozprowadzające ciepło zazwyczaj wykonuje się z rur 25 mm lub 32 mm, a ich dokładny rozmiar zależy od obciążenia całego układu i jego rozległości. Z kolei zasilanie rozdzielaczy to domena rur 32 mm, choć coraz częściej stosuje się tu również rozwiązania PEX o średnicy 26 mm.

Podczas planowania trzeba brać pod uwagę prędkość przepływu czynnika, która bezpośrednio przekłada się na opory hydrauliczne. Zbyt wąskie przewody zmuszają wodę do szybszego ruchu, co nie tylko generuje uciążliwy szum, ale również przyspiesza zużycie materiału. Z kolei przewymiarowanie instalacji niepotrzebnie podbija koszty inwestycji i zwiększa bezwładność systemu.

Dlatego tak ważne jest, aby przy wyborze zwracać uwagę na parametry techniczne, takie jak:

• klasa pracy,
• wskaźnik SDR,
• ciśnienie nominalne PN.

Właściwie wyliczona średnica gwarantuje stabilne ciśnienie w każdym kranie, nawet gdy wszyscy domownicy korzystają z wody w tym samym czasie.

Tabela średnic rur – kluczowe informacje dla inżynierów i budowlańców

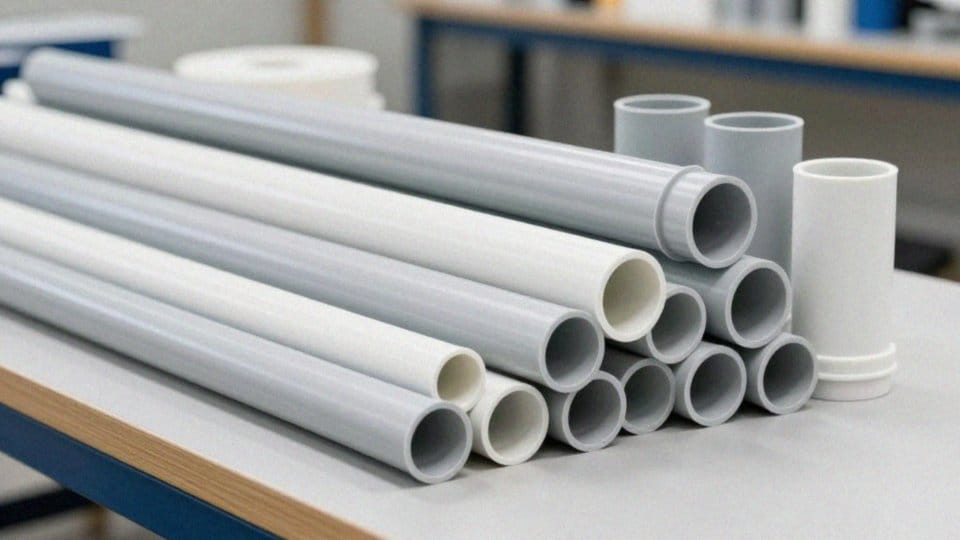

Jakie średnice rur PP są dostępne?

Standardowe rury PP-R dostępne są w szerokim zakresie średnic, poczynając od 16 mm, a kończąc na 110 mm. W praktyce najczęściej spotkamy wymiary:

• 20 mm,
• 25 mm,
• 32 mm,
• 40 mm,
• 50 mm,
• 63 mm,
• 75 mm,
• 90 mm.

Jeśli jednak potrzebujesz rozwiązań do bardziej wymagających projektów, systemy PP-RCT pozwalają na osiągnięcie średnic dochodzących nawet do 160 mm. Jeszcze większe przekroje, sięgające od 110 mm do 800 mm, zarezerwowano dla specjalistycznych rur kanalizacyjnych stosowanych w przemyśle i instalacjach zewnętrznych.

Kluczowym parametrem określającym wytrzymałość takich elementów na nacisk gruntu jest klasa sztywności obwodowej, obejmująca wartości od SN2 aż po SN16. Równie istotne są serie wymiarowe SDR, takie jak 6, 7,4 czy 11, które determinują grubości ścianek przy zachowaniu stałej średnicy zewnętrznej.

DN co to znaczy? Wyjaśnienie i zastosowanie w inżynierii rurociągowej

Warto również zwrócić uwagę na zaawansowane rury wielowarstwowe. Modele typu STABI, wzmocnione wkładką aluminiową, oraz warianty GLASS z włóknem szklanym znacząco poprawiają sztywność konstrukcji i minimalizują rozszerzalność termiczną.

Dzięki tak różnorodnej ofercie projektanci mogą precyzyjnie dobrać parametry instalacji do konkretnych wymogów ciśnieniowych (PN10, PN16 lub PN20), zapewniając jej trwałość i bezawaryjną pracę.

Jak SDR i grubość ścianki wpływają na ciśnienie?

Wskaźnik SDR, czyli Standard Dimension Ratio, to nic innego jak relacja średnicy zewnętrznej rury do grubości jej ścianek. Prosta zależność sprawia, że niższa wartość tego wskaźnika oznacza solidniejszą konstrukcję przy zachowaniu tego samego wymiaru zewnętrznego. W praktyce przekłada się to na wyższą odporność na ciśnienie, gdyż rury typu SDR 6, dzięki swoim masywniejszym ściankom, wytrzymują znacznie większe obciążenia niż warianty SDR 11.

3/4 cala ile to cm? Praktyczny przewodnik po przeliczaniu

Kluczowe właściwości mechaniczne systemu definiuje klasa PN, która zawsze idzie w parze z parametrem SDR. Przykładowo:

• standard SDR 11 powszechnie stosuje się w instalacjach wody zimnej (PN 10),
• SDR 7,4 (PN 16) dedykowany jest przesyłowi ciepłej wody użytkowej,
• najwytrzymalsze rury SDR 6 odpowiadają klasie PN 20, przeznaczonej do wymagających instalacji grzewczych oraz pracy w wysokich temperaturach.

Warto jednak pamiętać, że pogrubienie ścianek zmniejsza przekrój wewnętrzny rury, co generuje większe opory hydrauliczne. Projektując instalacje musimy też brać pod uwagę fizykę materiałów PP-R oraz PP-RCT. Ich nośność ciśnieniowa spada wraz ze wzrostem temperatury medium, dlatego tak ważne jest uwzględnienie odpowiedniego marginesu bezpieczeństwa. Dzięki temu unikniemy deformacji strukturalnych, które mogłyby pojawić się pod wpływem długotrwałej ekspozycji na wysokie ciśnienie i temperaturę.

Jak obliczyć średnicę dla przepływu i ciśnienia?

Podstawą każdych obliczeń hydraulicznych jest wyznaczenie objętościowego przepływu wody (Q), który zależy od liczby punktów poboru oraz intensywności ich wspólnego użytkowania. W systemach grzewczych parametr ten wylicza się ze stosunku mocy cieplnej (P) do iloczynu ciepła właściwego wody (c) i różnicy temperatur (ΔT) pomiędzy zasilaniem a powrotem.

3/8 cala ile to milimetrów? Przeliczenie i zastosowanie

Kolejnym istotnym krokiem jest oszacowanie spadków ciśnienia wywołanych oporami liniowymi i miejscowymi. Te pierwsze, wynikające z charakterystyki wewnętrznej rur PP, współczynnika tarcia oraz liczby Reynoldsa, opisuje znane prawo Darcy-Weisbacha. Za te drugie odpowiadają natomiast konkretne elementy armatury i kształtki zastosowane w projekcie.

Inżynier musi przy tym kontrolować prędkość medium, aby zapewnić domownikom komfort i wyeliminować uciążliwy hałas – w instalacjach wody użytkowej przyjmuje się zazwyczaj limit do 2 m/s. Trzeba również pamiętać, że właściwości fizyczne czynnika zmieniają się pod wpływem temperatury.

Co więcej, modyfikacja wskaźnika SDR zmienia rzeczywisty przekrój wewnętrzny rur, co determinuje konieczność przeliczenia przepustowości całego układu. Kropkę nad „i” stanowi zawsze próba ciśnieniowa. To właśnie ona w praktyce potwierdza szczelność instalacji oraz jej zdolność do przenoszenia przewidywanych obciążeń dynamicznych, ostatecznie weryfikując poprawność doboru średnic.

42 cale ile to cm? Jak przeliczyć i dobrać telewizor do pokoju

Jakie są konsekwencje złego doboru średnicy?

Błędne dopasowanie średnicy rur to prosta droga do irytujących problemów technicznych, które skutecznie uprzykrzają życie domownikom. Najczęstszym kłopotem okazują się zbyt duże spadki ciśnienia. Kiedy przekrój przewodu jest niedostateczny, woda w kranach płynie leniwie, zwłaszcza gdy kilku użytkowników próbuje korzystać z instalacji w tym samym czasie. Co gorsza, woda pędząca przez wąskie rury z nadmierną prędkością nie tylko hałasuje, ale też szybciej zużywa ścianki instalacji i zamontowaną armaturę.

W instalacjach grzewczych nietrafiony dobór średnic to przepis na:

• zimne kaloryfery w jednych pokojach,
• przegrzewanie w innych.

Taki brak balansu nie tylko psuje komfort cieplny, lecz także drenuje portfel, zmuszając pompę obiegową do wytężonej pracy. Warto też zwrócić uwagę na popularne rury PP-R o średnicy 16 mm. Są one niezwykle wrażliwe na błędy montażowe – wystarczy chwila nieuwagi przy zgrzewaniu, by ścianka zapadła się do środka, niemal całkowicie blokując swobodny przepływ wody.

30 mm ile to cm? Przeliczanie milimetrów na centymetry krok po kroku

Nie można też zapominać o tym, jak materiały reagują na zmiany temperatury. Sztywne, nieprzemyślane mocowanie rur bez uwzględnienia ich naturalnej rozszerzalności cieplnej to gwarancja poważnych naprężeń. W skrajnych przypadkach prowadzi to do:

• wyginania się instalacji,
• nieszczelności na łączeniach.

Zamiast ryzykować kosztowne przeróbki w przyszłości, warto podejść do sprawy profesjonalnie i dokładnie przeanalizować projekt, zanim w ogóle przystąpimy do prac instalacyjnych.

Jak łączyć i montować rury PP o różnych średnicach?

Prawidłowe łączenie rur o różnych średnicach w instalacjach PP-R wymaga zastosowania dedykowanych kształtek, takich jak:

• redukcje,
• mufy,
• kolana,
• trójniki redukcyjne.

Kluczowe jest, aby pamiętać, że pierwsza podana wartość elementu zawsze określa średnicę rury wkładanej w kielich. Cały proces bazuje na zgrzewaniu polidyfuzyjnym, które wymaga precyzji i użycia sprawdzonych narzędzi. Dzięki nim unikniemy zniekształceń ścianek, co jest szczególnie istotne w przypadku cienkich przewodów. Niezwykle ważne jest rygorystyczne przestrzeganie temperatury zgrzewarki oraz czasu nagrzewania, wyznaczonych przez producenta systemu oraz normę PN-EN ISO 15874. Po zakończeniu prac montażowych koniecznie przeprowadź próbę ciśnieniową, aby upewnić się, że cała instalacja jest w pełni szczelna.

Ile wody w 1 metrze rury PEX 16? Obliczenia i znaczenie dla instalacji

Kiedy zachodzi potrzeba przejścia na inne tworzywa – jak miedź, stal czy PEX – najbezpieczniej jest wykorzystać adaptery wyposażone w gwinty metalowe. Pozwalają one na stabilne połączenie różnych materiałów, dbając jednocześnie o ich odporność mechaniczną i chemiczną. Prowadząc przewody PP, nie można zapomnieć o kompensacji wydłużeń termicznych. Osiągniesz to poprzez przemyślane rozmieszczenie punktów stałych i przesuwnych, pamiętając o solidnym zamocowaniu rur za pomocą dedykowanych obejm.

Jeśli instalacja obejmuje ciepłą wodę użytkową, niezbędna będzie dodatkowa izolacja termiczna. Nieco inaczej wygląda montaż systemów kanalizacyjnych, gdzie zgodnie z normą PN-EN 1852-1 stosuje się złącza kielichowe z uszczelkami, co całkowicie wyklucza potrzebę zgrzewania. Niezależnie od wybranej metody, upewnij się, że wszystkie akcesoria są dopasowane do klasy ciśnieniowej (PN) oraz serii (SDR) użytego systemu. Tylko takie podejście gwarantuje bezawaryjną eksploatację instalacji przez długie lata.
