Przekrój rury — jak wpływa na przepływ i wytrzymałość?

Co to jest przekrój rury?

Przekrój rury to płaszczyzna poprowadzona prostopadle do jej osi, która wiernie oddaje kształt otworu oraz rozmieszczenie ścianek. Konstrukcja ta definiuje trzy kluczowe wartości:

• średnicę zewnętrzną,
• średnicę wewnętrzną,
• grubość materiału.

Choć stalowe profile najczęściej przybierają formę koncentrycznych okręgów, na rynku bez trudu znajdziemy warianty:

• kwadratowe,
• prostokątne,
• eliptyczne,
• wieloboczne,
• trójkątne,
• o przekroju przypominającym kroplę.

Podstawowe parametry geometryczne, wśród których prym wiodą pole powierzchni oraz momenty bezwładności, bezpośrednio rzutują na wagę elementu i jego wytrzymałość mechaniczną. Aby zapewnić powtarzalność jakości, precyzyjne wymiary i tolerancje techniczne regulują odpowiednie normy, takie jak PN-EN 10220. W procesie projektowania warto również sięgać do szczegółowych tablic rozmiarowych publikowanych przez producentów, które znacząco ułatwiają wybór rozwiązania dopasowanego do konkretnego zadania.

Jak zmierzyć średnicę rury? Praktyczne metody i porady

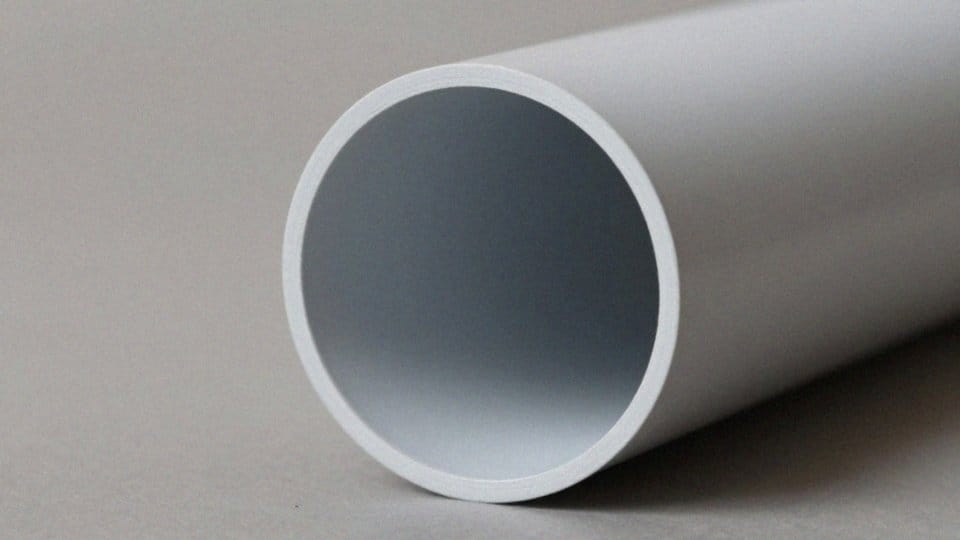

Jak przekrój rury wpływa na przepływ?

Wydajność każdego układu w dużej mierze zależy od pola przekroju przewodów, które bezpośrednio determinuje maksymalne natężenie przepływu przy określonym spadku ciśnienia. Zwiększenie przekroju poprzecznego redukuje opory hydrauliczne, co przekłada się na mniejsze straty energii podczas przesyłania medium. W inżynierii kluczową rolę odgrywa średnica wewnętrzna, gdyż to ona definiuje dostępną przestrzeń roboczą.

Z uwagi na optymalne właściwości hydrodynamiczne, rury o przekroju kołowym dominują w instalacjach wodociągowych i gazowych. Jeśli jednak projekt wymaga użycia mniej typowych kształtów, takich jak:

• profile prostokątne,
• profile eliptyczne,
• przekrój zastępczy.

Inżynierowie stosują przekrój zastępczy, co pozwala na przeliczenie nietypowych geometrii na wartości równoważne, co jest niezbędne do precyzyjnego oszacowania prędkości przepływu oraz ciśnienia w systemie. Dobór średnicy rur PP w sieciach wodnych odbywa się zgodnie z rygorystycznymi normami projektowymi, które mają za zadanie zapewnić stabilność ciśnienia. Zasada projektowania jest przejrzysta: większy przekrój umożliwia transport większych objętości medium przy minimalnych spadkach ciśnienia na całej długości instalacji. Dokładna znajomość wymiarów rur stanowi więc fundament obliczeń inżynierskich, gwarantując niezawodną pracę całego systemu.

Jak czytać wymiary rur? Przewodnik dla hydraulików i budowlanych

Jak kształt przekroju rury wpływa na wytrzymałość?

Kształt przekroju rury to fundament, który determinuje rozkład naprężeń oraz kluczowe momenty bezwładności Iy i Ip. Odpowiednia geometria poprawia zdolność elementu do przenoszenia obciążeń statycznych i dynamicznych, co pozwala zredukować wagę konstrukcji bez kompromisów w kwestii nośności.

Warianty okrągłe cenimy za symetrię, która zapewnia równomierne rozkładanie sił osiowych i momentów zginających. To sprawia, że stanowią one złoty standard w systemach przesyłowych oraz głównych szkieletach nośnych. Jeśli zależy nam na odporności na wysokie ciśnienie wewnętrzne, najlepszym wyborem są rury bez szwu, charakteryzujące się wyjątkową jednorodnością struktury materiałowej.

Profile kwadratowe oraz prostokątne wykazują znacznie wyższy moment bezwładności w określonych kierunkach. Taka sztywność jest nieoceniona przy zginaniu w płaszczyźnie osi głównej, co czyni je idealnym budulcem dla hal stalowych czy nowoczesnego wyposażenia meblowego. Przekroje eliptyczne z kolei królują tam, gdzie liczy się aerodynamika lub oszczędność miejsca przy zachowaniu konkretnych parametrów wytrzymałościowych.

Tabela średnic rur – kluczowe informacje dla inżynierów i budowlańców

Projektując konstrukcję, musimy wziąć pod uwagę trzy zmienne:

• grubość ścianki, która chroni przed wyboczeniem lokalnym,
• pole przekroju definiujące ciężar jednostkowy,
• promienie bezwładności wskazujące na ogólną stabilność elementu.

Pamiętajmy, że wysokiej klasy materiały zawsze posiadają certyfikaty potwierdzające zgodność z normami, co jest kluczowe dla bezpieczeństwa. Dokładna znajomość tolerancji wymiarowych pozwala inżynierom precyzyjnie przewidywać ugięcia i weryfikować stateczność projektu, wykorzystując w obliczeniach dokładne wartości momentów Iy i Ip.

Jak obliczyć pole przekroju rury?

W przypadku rur o przekroju okrągłym pole powierzchni poprzecznej wyznaczamy ze wzoru A_C = π · (D² – (D – 2t)²) / 4, gdzie symbole D oraz t oznaczają odpowiednio średnicę zewnętrzną oraz grubość ścianki. Z geometrycznego punktu widzenia wynik ten jest po prostu różnicą pól dwóch współosiowych kół. Inżynierowie często upraszczają te wyliczenia, wprowadzając średnicę wewnętrzną D_i, co pozwala na zapisanie relacji w postaci A = π·(D_e² – D_i²)/4.

DN co to znaczy? Wyjaśnienie i zastosowanie w inżynierii rurociągowej

Z kolei przy profilach prostokątnych i kwadratowych wystarczy zwykłe iloczyn szerokości oraz wysokości boku. Znajomość tych wielkości jest niezbędna, jeśli chcemy precyzyjnie określić masę instalacji w przeliczeniu na metr bieżący czy też objętość płynu w przewodzie.

Gdy wymagana jest bardziej zaawansowana analiza wytrzymałościowa, inżynierzy sięgają po pojęcie średniego przekroju, wyznaczanego za pomocą modelu Fm = dm·π·l, w którym dm stanowi średnicę logarytmiczną, a l długość danego odcinka.

W sytuacjach, gdy nietypowa geometria utrudnia standardowe obliczenia, projektanci z powodzeniem stosują przekrój zastępczy. Takie podejście znacząco ułatwia zestawianie różnych wariantów konstrukcyjnych oraz pozwala szybko przeliczyć parametry hydrauliczne. Ostatecznie dokładne zwymiarowanie powierzchni przekroju jest fundamentem, na którym opiera się ocena wytrzymałości mechanicznej oraz wydajności przepływowej każdego systemu instalacyjnego.

3/4 cala ile to cm? Praktyczny przewodnik po przeliczaniu

Jak obliczyć średnicę wewnętrzną rury?

Obliczenie średnicy wewnętrznej sprowadza się do prostego wzoru: D_i = D_e – 2t, gdzie symbole odpowiadają średnicy zewnętrznej oraz grubości ścianki. W realiach inżynierskich samo podstawienie danych do równania to za mało. Kluczowe okazuje się uwzględnienie tolerancji określonych w normie PN-EN 10220, dlatego fachowcy zazwyczaj sięgają po gotowe tabele rozmiarowe odpowiednie dla danej serii rur.

Przy projektowaniu instalacji ciśnieniowych musimy wyraźnie rozróżniać średnicę nominalną od rzeczywistego wymiaru wewnętrznego. W przypadku systemów z tworzyw sztucznych, np. popularnego polipropylenu, producenci dostarczają gotowe parametry bazowe, które znacząco ułatwiają modelowanie przepływu medium.

Weryfikując wymiary, warto mieć na uwadze trzy czynniki:

• klasę wykonania wpływającą na faktyczną grubość ścianki,
• dopuszczalne odchyłki zawarte w dokumentacji,
• samą geometrię przekroju.

Jeśli pracujemy z rurami o nietypowych kształtach, konieczne staje się przeliczenie wymiarów zastępczych. Precyzja na tym etapie jest niezbędna, gdyż błędne szacunki dotyczące grubości ścianki bezpośrednio przekładają się na wynik obliczeń strat ciśnienia i prędkości przepływu. Błąd w założeniach może prowadzić do niebezpiecznego niedoszacowania oporów hydraulicznych.

3/8 cala ile to milimetrów? Przeliczenie i zastosowanie

Aby uniknąć kosztownych pomyłek, warto każdorazowo konfrontować swoje wyliczenia z aktualnymi specyfikacjami technicznymi od producenta, co stanowi najlepszą gwarancję zgodności całego rurociągu z założeniami projektowymi.

Jak korzystać z tabel i norm dla rur?

Weryfikacja założeń projektowych opiera się na oficjalnych danych zawartych w profesjonalnych zestawieniach, które stanowią fundament pracy każdego inżyniera. Tabele rozmiarowe precyzyjnie określają kluczowe parametry, takie jak:

• średnice zewnętrzne,
• grubości ścianek,
• masy liniowe,

bazując na uznanych standardach pokroju normy PN-EN 10220 lub wytycznych ASME. Korzystanie z takich odnośników znacząco ogranicza ryzyko pomyłek przy wyborze materiałów, ułatwiając zarazem weryfikację dopuszczalnych tolerancji i wymogów jakościowych. Dobierając komponenty do systemów wodnych, projektant musi upewnić się, że dany wyrób spełnia założenia normy PN-92/B-01706 oraz aktualne specyfikacje techniczne producenta. Procedura ta jest wieloetapowa – zaczyna się od odczytania realnej średnicy wewnętrznej, a kończy na weryfikacji wymogów dla rur bez szwu przeznaczonych do pracy w warunkach wysokoprężnych.

42 cale ile to cm? Jak przeliczyć i dobrać telewizor do pokoju

Równie istotna dla nośności konstrukcyjnej jest analiza masy metra bieżącego, obok sprawdzania certyfikatów potwierdzających rzetelność procesów badawczych. Znajomość klasyfikacji materiałowej, definiowanej przez normy, okazuje się nieoceniona w doborze rur odpornych na ekstremalne temperatury czy korozję. Dysponując tabelami, specjalista może błyskawicznie obliczyć:

• spadki ciśnienia,
• opory przepływu,
• momenty bezwładności,

unikając mozolnego wyznaczania podstawowej geometrii od podstaw. W pracach konstrukcyjnych i instalacyjnych rygor jakościowy jest równie ważny co wymiary fizyczne, dlatego każdy element należy konfrontować z dokumentacją techniczną. Tylko takie podejście gwarantuje pełną spójność obliczeń z parametrami rur dostępnych w obrocie handlowym.

Kiedy stosować przekrój zastępczy rury w obliczeniach?

W inżynierii często sięgamy po koncepcję przekroju zastępczego, by uprościć analizę rur o niestandardowej geometrii, takich jak:

• profile eliptyczne,
• wieloboczne,
• prostokątne.

Sprowadzenie ich do równoważnej formy kołowej znacznie przyspiesza obliczenia przepływu oraz ocenę nośności konstrukcyjnej, pozwalając na wykorzystanie klasycznych wzorów stosowanych dla obłych kształtów. W codziennej praktyce projektowej inżynierowie najchętniej operują przekrojem średnim, wyznaczanym ze wzoru Fm = dm·π·l, gdzie kluczową rolę odgrywa średnica logarytmiczna. Takie podejście nie tylko błyskawicznie określa efektywne pole przepływu w złożonych układach, ale również standaryzuje obliczenia momentów bezwładności dla różnorodnych profili. Stosowanie tej metody jest w pełni uzasadnione, o ile przyjęte uproszczenia nie wpływają negatywnie na bezpieczeństwo instalacji.

30 mm ile to cm? Przeliczanie milimetrów na centymetry krok po kroku

Niezbędne jest zatem każdorazowe weryfikowanie założeń w oparciu o aktualne tabele rozmiarowe oraz normy, w tym PN-EN 10220. Warto jednak pamiętać, że tam, gdzie priorytetem jest najwyższa precyzja wymiarowa i wytrzymałość materiałowa, zamiast modeli zastępczych bezpieczniej jest przeprowadzić pełne modelowanie geometryczne.
