Rura 1 3/4 cala — jak dobrać odpowiedni rozmiar i zastosowanie?

Co oznacza rozmiar rury w calach?

W branży hydraulicznej określenie „nennweite”, znane szerzej jako wymiar nominalny, ma długą tradycję. Choć wskazuje ono na przybliżony prześwit rury, nie należy go utożsamiać z jej średnicą zewnętrzną podawaną w milimetrach – warto bowiem pamiętać, że jeden cal to dokładnie 25,4 mm. Rzeczywiste wymiary elementów, czy to stalowych, czy miedzianych, są ściśle uzależnione od grubości ich ścianek.

Jak zmierzyć średnicę rury? Praktyczne metody i porady

Standard ten znacznie upraszcza dobór armatury, w tym złączek oraz zaworów, bez względu na to, czy instalacja bazuje na:

• stali nierdzewnej klasy AISI 304L,
• rurach z PVC,
• klasycznych wyrobach stalowych.

Mimo tak wygodnej standaryzacji, w codziennej pracy inżynierskiej specjaliści najczęściej operują bezpośrednio średnicą zewnętrzną, co pozwala na precyzyjne dopasowanie poszczególnych komponentów do założeń projektowych.

Gdzie stosuje się rury 3/4 i 1 cala?

Rury o średnicy 3/4 cala odgrywają fundamentalną rolę w domowych instalacjach wodnych oraz grzewczych, pełniąc często funkcję głównego pionu. W środowiskach przemysłowych najczęściej wybiera się warianty:

• gwintowane,
• w wykonaniu z czarnej stali.

Jeśli jednak priorytetem jest ochrona przed korozją, warto postawić na stal nierdzewną typu 304L, która świetnie sprawdza się nie tylko w transporcie płynów, ale również w systemach wentylacyjnych. Zapotrzebowanie na większy przepływ wody wymusza sięgnięcie po średnicę 1 cala. Rury o tych wymiarach są niezastąpione przy:

• głównych przyłączach,
• kluczowych rozdzielaczach hydraulicznych.

Decyzja o wyborze konkretnego przekroju powinna być podyktowana:

• natężeniem przepływu,
• rodzajem medium,
• wymogami technicznymi narzuconymi przez projektanta.

Dystrybutorzy zazwyczaj oferują gotowe odcinki o długości 3 lub 6 metrów, które na życzenie klienta mogą zostać docięte do wymaganego rozmiaru. Ostateczna decyzja dotycząca materiału – czy będzie to miedź, stal bez szwu, czy może wariant ze szwem – zależy przede wszystkim od:

• odporności na mróz,
• stopnia narażenia instalacji na działanie czynników agresywnych.

Jak przeliczyć cale na milimetry dla rur?

Standardowo przyjmuje się, że jeden cal to dokładnie 25,4 milimetra. Sprawa komplikuje się jednak w branży instalacyjnej, gdzie nominalne rozmiary rur często mijają się z ich faktycznymi średnicami zewnętrznymi. Przykładowo, popularna rura o rozmiarze:

• 1/2 cala mierzy w rzeczywistości 21,3 mm,
• wersja 3/4 cala ma 26,9 mm,
• natomiast calowa osiąga 33,7 mm.

Aby uniknąć pomyłek przy doborze komponentów, nie wystarczy proste przeliczenie matematyczne – kluczowe jest sięgnięcie po tabele producentów. Znajdziesz w nich przypisania oznaczeń DN do konkretnych średnic, gdzie:

• DN 15 odpowiada pół cala,
• DN 20 trzem czwartym cala,
• a DN 25 jednemu calowi.

W codziennej pracy warto posiłkować się dostępnymi w sieci kalkulatorami, które błyskawicznie określą parametry takie jak przekrój czy masa konkretnego odcinka. Planując instalację, pamiętaj o jeszcze jednej technicznej kwestii. Aby poznać rzeczywiste światło rury, a tym samym określić faktyczny przepływ medium, musisz od średnicy zewnętrznej odjąć podwójną grubość jej ścianek. Dopiero takie wyliczenie daje pełny obraz wydajności projektowanego systemu.

Jak czytać wymiary rur? Przewodnik dla hydraulików i budowlanych

Jak oznaczenia DN odpowiadają rozmiarom calowym?

System DN, czyli średnica nominalna, to europejski standard, który skutecznie wyparł tradycyjne calowe oznaczenia, wprowadzając przejrzystą metrykę. Ta ujednolicona klasyfikacja znacząco ułatwia dobór armatury, kolan hamburskich czy trójników w rozbudowanych sieciach hydraulicznych. Warto zapamiętać najpopularniejsze odpowiedniki:

• DN 15 odnosi się do rur półcalowych,
• DN 20 to trzy czwarte cala,
• DN 25 odpowiada pełnemu calowi.

Pamiętaj jednak, że skrót DN określa jedynie wartość nominalną, a nie rzeczywistą średnicę zewnętrzną mierzoną w milimetrach. Dlatego przy wyborze złączek rowkowanych lub innych akcesoriów montażowych, zawsze warto sięgnąć po tabelę producenta. Poleganie na sprawdzonych wykazach technicznych to najprostszy sposób, by uniknąć kosztownych błędów podczas prac instalacyjnych. Prawidłowe dopasowanie komponentów na etapie planowania jest kluczem do zachowania pełnej szczelności i długowieczności całego systemu.

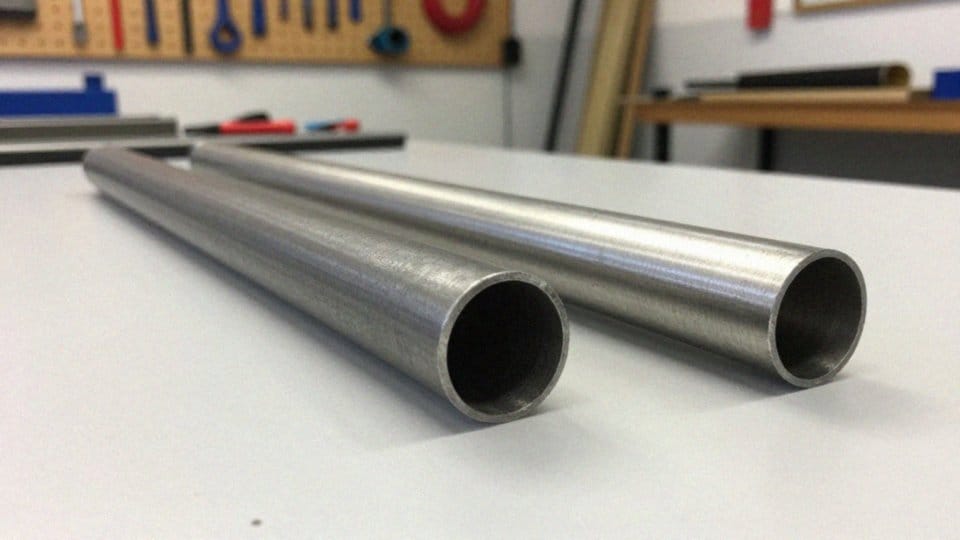

Jakie średnice zewnętrzne mają rozmiary 3/4 i 1 1/4?

Wymiarowanie rur o średnicach 3/4 oraz 1 1/4 cala w układzie metrycznym opiera się na ściśle określonych wartościach zewnętrznych. Standardowa rura 3/4 cala legitymuje się średnicą 26,9 mm, choć wariant wykonany ze stali nierdzewnej 304L jest nieco węższy i mierzy 26,67 mm. Z kolei większy odpowiednik, oznaczony jako 1 1/4 cala, osiąga 42,4 mm.

Tabela średnic rur – kluczowe informacje dla inżynierów i budowlańców

Należy pamiętać, że finalne wymiary często zależą od zastosowanej technologii produkcji. Rodzaj wykończenia powierzchni, na przykład w przypadku stali surowej, oraz sposób wytworzenia – mowa o rurach bezszwowych bądź spawanych – determinują te drobne różnice. Znajomość powyższych parametrów jest niezbędna do precyzyjnego doboru kształtek i łączników, co bezpośrednio przekłada się na szczelność całej instalacji.

W projektach przemysłowych, gdzie kluczowe znaczenie ma wytrzymałość na wysokie ciśnienie, najbezpieczniejszym i najczęściej wybieranym rozwiązaniem pozostaje grubościenna rura 1 1/4 cala. Dzięki swoim właściwościom świetnie sprawdza się ona w wymagających warunkach budowlanych.

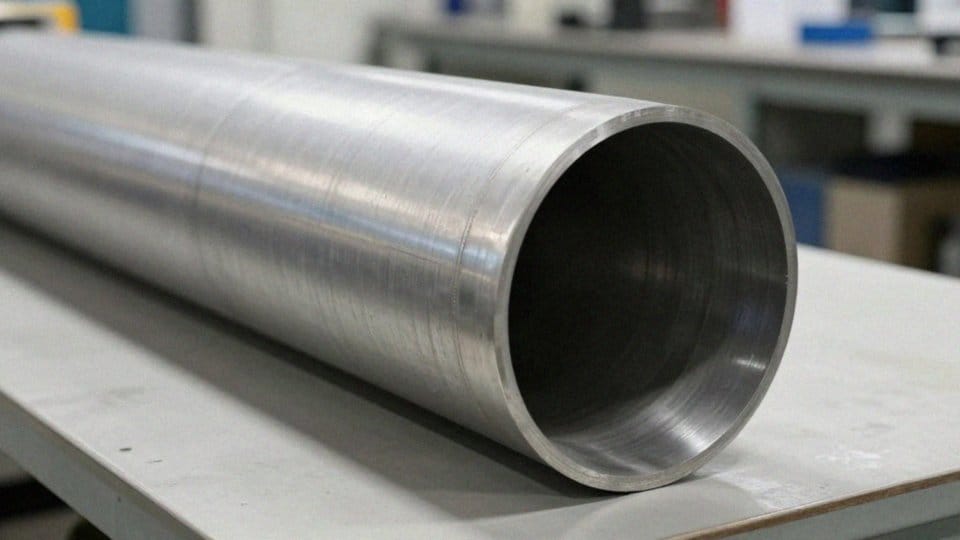

Jak dobrać grubość ścianki rury do zastosowania?

Dobór właściwej grubości ścianek rur to fundament trwałości każdej instalacji. Decyzja ta wpływa nie tylko na odporność na ciśnienie robocze, ale również na wytrzymałość konstrukcji w starciu z warunkami zewnętrznymi, przekrój przepływowy oraz ogólne bezpieczeństwo systemu. W środowisku przemysłowym, gdzie kluczowe znaczenie ma ochrona przed korozją, standardem stają się rury nierdzewne 3/4 cala o wymiarach 26,67×2,87 mm. Jeśli priorytetem jest jednak wysoka wytrzymałość mechaniczna, znacznie lepiej sprawdzą się warianty bez szwu, takie jak model 26,9×2,6 mm. Z kolei w typowych konstrukcjach stalowych najczęściej spotkamy rury 1 1/4 cala o przekroju 42,4×2,9 mm.

DN co to znaczy? Wyjaśnienie i zastosowanie w inżynierii rurociągowej

Wybierając konkretny produkt, musimy wziąć pod uwagę kilka istotnych czynników:

• robocze ciśnienie medium,
• zakres temperatur pracy, w tym wymogi ochrony przed zamarzaniem,
• sposób montażu,
• realne ryzyko korozji.

W instalacjach domowych, które nie wymagają specjalistycznej ochrony, popularnym wyborem są rury cienkościenne. Ich głównym walorem jest niższa masa, co znacząco ułatwia proces instalacji i redukuje końcowe koszty inwestycji. Sytuacja zmienia się w przypadku systemów przesyłowych i instalacji narażonych na znaczne obciążenia, gdzie bezwzględnie zaleca się użycie wersji grubościennych lub bezszwowych. Budżetowe projekty hydrauliczne często bazują na rurach czarnych 3/4 cala o ściance 2,3 mm, co stanowi złoty środek w mniej wymagających układach.

Pamiętajmy, że każda faza projektowania musi opierać się na aktualnych normach technicznych i specyfikacjach producentów. Prawidłowy dobór komponentów to także dbałość o kompatybilność z armaturą – taką jak złączki, trójniki czy kolana hamburskie. Dopasowanie grubości ścianki do łączników gwarantuje szczelność i długowieczność połączeń. Ostatecznie, szczególnie w systemach pracujących pod stałym wysokim ciśnieniem, zawsze należy uwzględnić odpowiedni zapas bezpieczeństwa, który uchroni nas przed nieprzewidzianymi awariami.

3/4 cala ile to cm? Praktyczny przewodnik po przeliczaniu

Jak łączyć rury: złączki rowkowane czy spawanie?

Wybór między mechanicznym łączeniem rur a spawaniem to kluczowa decyzja, uzależniona od specyfiki instalacji, harmonogramu prac oraz właściwości przesyłanego medium. Złączki rowkowane cieszą się popularnością dzięki łatwości montażu i demontażu, co czyni je idealnym rozwiązaniem w systemach wodnych czy wentylacyjnych, wymagających częstych przeglądów serwisowych. Dodatkowym atutem tej metody jest zdolność konstrukcji do kompensacji odkształceń termicznych rurociągu. Alternatywą jest spawanie, gwarantujące najwyższą wytrzymałość mechaniczną i pełną ciągłość materiałową. Ta technika dominuje w rurociągach wysokociśnieniowych oraz skomplikowanych instalacjach przemysłowych, gdzie priorytetem jest trwała szczelność.

Wykorzystanie kolan hamburskich czy trójników stalowych pozwala uzyskać w takich miejscach jednolity, monolityczny układ. Planując inwestycję, warto wziąć pod uwagę cztery kluczowe czynniki:

• rodzaj rur, gdyż stal czarna, nierdzewna AISI 304L czy PVC wymagają odmiennych podejść,
• dostępność fachowców – spawanie wymaga certyfikowanych uprawnień, co może ograniczać dostęp do kadry,
• czas realizacji; systemy rowkowane potrafią skrócić montaż nawet o 40% względem tradycyjnych metod,
• przeznaczenie instalacji: drobne remonty i małe średnice, takie jak rury 3/4″, sprzyjają szybkiemu montażowi, podczas gdy duże magistrale stawiają na trwałość.

Współcześni dystrybutorzy oferują szeroki wybór zarówno złączek rowkowanych, jak i armatury spawalniczej, dopasowanej do standardowych średnic DN. Jeśli system będzie często modyfikowany, elastyczność złączek mechanicznych znacznie wygrywa z tradycyjnym spawaniem, którego ewentualny demontaż wiąże się z koniecznością cięcia rur i kosztowną naprawą. Optymalny wybór metody łączenia powinien być zatem zawsze poparty rzetelną analizą kosztów inwestycyjnych oraz przyszłych wymogów eksploatacyjnych systemu.
