Ile cali ma rura PP-R 25?
W branży instalacyjnej rura PP-R o oznaczeniu 25 często bywa błędnie utożsamiana z przyłączem o średnicy jednego cala. W rzeczywistości wartość ta odnosi się do standardu DN25, co oznacza, że zewnętrzny wymiar rury wynosi dokładnie 25 milimetrów. Zrozumienie tej zależności jest kluczowe dla monterów, ponieważ to właśnie na niej opierają się wszystkie systemy wykorzystujące kształtki typu PP-R 25.
Precyzyjne rozróżnienie tych parametrów pozwala uniknąć pomyłek przy wyborze pasujących łączników, co ma niebagatelne znaczenie przy projektowaniu wydajnych sieci rozprowadzających wodę w budynkach.
Co oznaczają DN25 i FI 25?
Średnica nominalna, czyli w skrócie DN, stanowi klucz do sprawnego łączenia elementów instalacyjnych. To właśnie ten wskaźnik decyduje o tym, czy mufy, trójniki oraz kolana będą ze sobą poprawnie współpracować. Warto pamiętać, że oznaczenia bywają mylące – na przykład w stalowych systemach gwintowanych symbol DN25 odnosi się do jednego cala.
Zupełnie inaczej działa oznaczenie FI, które precyzyjnie określa fizyczną średnicę zewnętrzną rury mierzoną w milimetrach zgodnie ze standardami ISO czy DIN. Podczas gdy DN pozwala nam dopasować do siebie poszczególne komponenty systemu, FI informuje o faktycznym wymiarze konstrukcyjnym rury.
Rozróżnienie między nimi jest niezwykle istotne, zwłaszcza podczas projektowania instalacji z polipropylenu (PP-R). Wnikliwa weryfikacja obu tych parametrów to najlepszy sposób, aby uniknąć błędów przy doborze złączy czy gwintów. Dzięki temu zyskujemy pewność, że cała sieć hydrauliczna będzie szczelna i w pełni zgodna z założeniami projektowymi.
Jak przeliczyć mm na cale dla rur?
W technicznych obliczeniach przyjmuje się stałą wartość: jeden cal to dokładnie 25,4 mm. W codziennej pracy instalatora czysta matematyka bywa jednak niewystarczająca, ponieważ różnice w konstrukcji rur ze szwem i bez szwu sprawiają, że znacznie bezpieczniej jest sięgnąć po gotowe tabele porównawcze.
Problem wynika głównie z odmiennych standardów wymiarowania. W systemach metalowych wymiary calowe często określają średnicę wewnętrzną, podczas gdy normy takie jak ISO, DIN czy PN kładą nacisk na wymiar zewnętrzny. Takie rozbieżności mogą wprowadzać w błąd, zwłaszcza przy kompletowaniu armatury do połączeń typu SOCKET WELD czy BUTT WELD.
W takich sytuacjach najlepiej polegać na dokumentacji technicznej producenta lub dedykowanych nomogramach, które uwzględniają klasy grubości ścianek, takie jak SCH czy STD. Stosowanie tabel zgodnych z normami PN nie tylko ułatwia pracę, ale przede wszystkim eliminuje błędy na etapie łączenia komponentów pochodzących z różnych systemów. Dzięki temu instalacja zyskuje na precyzji, a cały układ staje się znacznie bardziej niezawodny.
Jakie są średnice i grubość ścianki rury PP-R 25?
Oznaczenie 25 przy rurach PP-R odnosi się bezpośrednio do ich średnicy zewnętrznej. Kluczowym parametrem wpływającym na grubość ścianki jest wskaźnik SDR, czyli relacja wymiarów zewnętrznych do grubości samego tworzywa. W najpopularniejszym wariancie SDR 11, stosowanym w systemach PN10 oraz PN16, ścianka mierzy 2,3 mm, co przekłada się na średnicę wewnętrzną na poziomie około 20,4 mm.
Sytuacja zmienia się diametralnie przy wyborze rur klasy PN20 o współczynniku SDR 6. Wówczas grubość ścianki rośnie nawet do 4,2 mm, co wymusza odpowiednie zwężenie światła rury dla zachowania kompatybilności z systemowymi złączkami. Precyzja w tym zakresie jest niezbędna, ponieważ każda mufka, kolano czy trójnik muszą idealnie pasować do konkretnej grubości ścianki, aby zgrzew dyfuzyjny był w pełni szczelny i trwały.
Dobierając elementy instalacji, warto zawsze zaglądać do karty technicznej konkretnego producenta. Parametry te mogą się bowiem różnić w zależności od przeznaczenia rury oraz przewidywanych warunków pracy, dlatego weryfikacja dokumentacji to najprostszy sposób na uniknięcie kosztownych błędów montażowych.

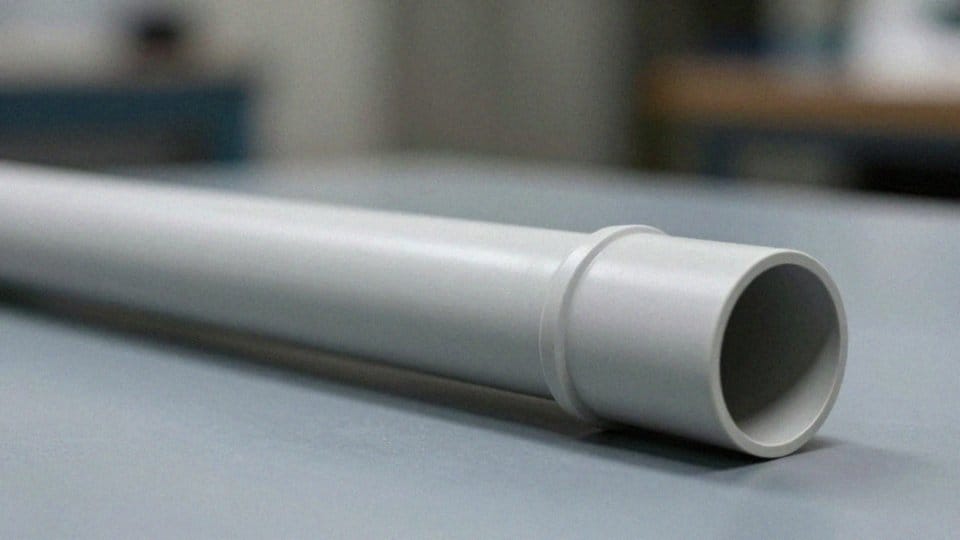

Co oznaczają SDR i PN w rurach PP-R?

Współczynnik SDR, czyli Standard Dimension Ratio, wynika z relacji pomiędzy średnicą zewnętrzną rury a grubością jej ścianki, a obliczamy go prostym wzorem: SDR = D / s. Zależność jest intuicyjna: im niższa wartość tego wskaźnika, tym masywniejsza ścianka, co bezpośrednio przekłada się na lepszą wytrzymałość mechaniczną oraz odporność na wyższe ciśnienie.
Z kolei parametr PN, określający ciśnienie nominalne w barach, definiuje bezpieczne warunki pracy całej instalacji przy założonej temperaturze medium. W praktyce najczęściej spotykamy oznaczenia:
- PN10,
- PN16,
- PN20.
W świecie systemów z polipropylenu (PP-R) klasyfikacja ta stanowi fundament przy projektowaniu sieci. Rury klasy PN10 o wyższym SDR świetnie sprawdzają się w prostych instalacjach wody pitnej o niskim ciśnieniu. Jeśli jednak mierzymy się z bardziej wymagającymi zadaniami, takimi jak rozprowadzenie centralnego ogrzewania, niezbędne stają się rury PN20 o obniżonym SDR.
Prawidłowy dobór tych parametrów zawsze powinien odbywać się w oparciu o normy ISO oraz techniczne zalecenia producenta. Musimy pamiętać, że parametry te wpływają na trwałość oraz szczelność zgrzewów dyfuzyjnych. Dlatego tak istotne jest, aby dobierać kształtki i armaturę kompatybilne z wybraną klasą ciśnieniową. Lekceważenie tych oznaczeń to prosta droga do awarii, szczególnie gdy system pracuje pod wpływem wysokiej temperatury lub skoków ciśnienia.

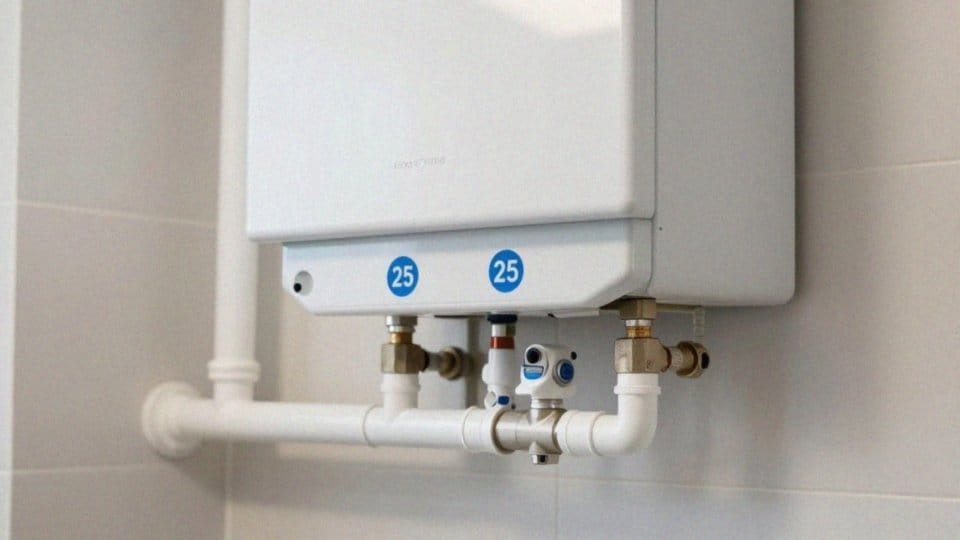

Czy rura PP-R 25 wystarczy do zasilania bojlera?

W domowych instalacjach sanitarnych rura PP-R o średnicy 25 mm stanowi solidną podstawę zasilania bojlerów. Jej wymiary gwarantują płynny przepływ wody przy typowym ciśnieniu, dlatego projektanci najczęściej wybierają ją jako standardowe rozwiązanie dla:
- pionów wody zimnej,
- głównych przewodów doprowadzających ciepłą wodę do podgrzewacza.
Warto jednak pamiętać, że kluczowym czynnikiem jest liczba aktywnych punktów czerpalnych. Jeśli z instalacji korzysta jednocześnie więcej niż dwóch domowników, trzeba wziąć pod uwagę spadek ciśnienia wynikający z długości rurociągu. W bardziej rozbudowanych układach, wyposażonych w cyrkulację ciepłej wody, średnica 25 mm najlepiej sprawdza się w przypadku:
- głównych pętli.
Z kolei przy wyprowadzeniach do pojedynczych baterii czy umywalek, śmiało można zastosować redukcje do:
- 20 mm,
- 16 mm.
Przed przystąpieniem do montażu dobrze jest rzucić okiem na specyfikację techniczną bojlera, by upewnić się, czy przewidziana wydajność przepływu będzie wystarczająca. Jeśli planujesz niestandardowy układ rozdzielaczowy lub masz do czynienia z bardzo długimi odcinkami instalacji, najbezpieczniej oprzeć się na obliczeniach hydraulicznych. Uwzględnienie oporów miejscowych oraz przewidywanego rozbioru wody to najlepsza gwarancja trwałości systemu. Precyzyjne dopasowanie średnic rur do realnego zapotrzebowania nie tylko zapewni stabilną pracę całej sieci, ale też skutecznie wyeliminuje ryzyko powstawania uciążliwych hałasów czy niebezpiecznego zjawiska kawitacji.
Jaki naddatek stosować przy zgrzewaniu rur PP-R?
Podczas prac instalacyjnych z wykorzystaniem systemu PP-R kluczowe znaczenie ma uwzględnienie naddatku wymiarowego na zgrzew. Ten etap decyduje o długotrwałej szczelności całej sieci. W przypadku najpopularniejszej metody zgrzewania dyfuzyjnego, rurę należy osadzić w mufie na głębokość wyznaczoną przez wytwórcę komponentów. Dla przykładu, przy średnicy 25 mm, rura powinna znaleźć się wewnątrz kształtki na odcinku około 16–18 mm.
Zanim przystąpisz do łączenia, zadbaj o:
- idealne oczyszczenie końcówek rur,
- wyrównanie końcówek rur.
Nawet drobne zabrudzenia czy nierówności mogą osłabić strukturę złącza. Pamiętaj, aby zawsze trzymać się wytycznych producenta dotyczących czasu nagrzewania elementów – to one gwarantują poprawność procesu. Uważaj również na siłę docisku podczas montażu. Zbyt gwałtowne wsuwanie rury do mufy grozi wypłynięciem tworzywa do wewnątrz, co w efekcie ograniczy przepływ wody przez instalację.
Stosowanie oryginalnych złączy systemowych pozwala na idealne dopasowanie ścianek rury do wewnętrznej powierzchni mufy. Na koniec pamiętaj o najważniejszej zasadzie:
- po włożeniu elementu w zgrzew, nie wolno obracać rurą względem kształtki aż do całkowitego wystygnięcia tworzywa.
Tylko zachowanie pełnego bezruchu zapewnia stabilność mechaniczną połączenia. Każde odstępstwo od tych reguł może skutkować rozszczelnieniem systemu, szczególnie pod wpływem pracy termicznej płynącego medium.
