Przekrój rury a przepływ wody — jak dobrać średnicę dla optymalnej wydajności?

Co to jest przekrój rury i dlaczego jest ważny?

Przekrój rury, czyli powierzchnię jej czołowego otworu, wyznaczamy prostym wzorem A = π·(d/2)². Ten parametr bezpośrednio przekłada się na to, z jaką prędkością płynie medium oraz jakie jest jego natężenie wewnątrz instalacji. Warto pamiętać, że oprócz samej średnicy, na sprawne działanie systemu wpływa także rodzaj materiału – czy mamy do czynienia z:

• tworzywem typu PE 50,
• PE 63,
• polipropylenem (PP),
• czy może tradycyjną stalą.

Wybrany surowiec determinuje chropowatość ścianek, co w praktyce decyduje o oporach hydraulicznych. Precyzyjne dopasowanie średnicy to fundament projektowania wydajnych sieci wodociągowych i grzewczych. Właściwa konfiguracja pomaga uniknąć dokuczliwego hałasu, erozji materiału oraz zbędnych strat ciśnienia. W przypadku rur plastikowych należy ponadto uwzględnić wskaźnik SDR, który informuje o relacji między wymiarami a wytrzymałością ciśnieniową ścianek. Świadomy dobór tych parametrów nie tylko gwarantuje długowieczność instalacji i jej zgodność ze standardami prędkości przepływu, ale jest także skutecznym sposobem na obniżenie kosztów eksploatacji w dłuższej perspektywie.

Jak zmierzyć średnicę rury? Praktyczne metody i porady

Jak przekrój rury wpływa na przepływ wody?

Relację między wymiarami przewodu a ruchem cieczy definiuje równanie ciągłości Q = A·v. Przy stałym natężeniu przepływu, powiększenie światła rury automatycznie wymusza redukcję prędkości medium – to fundament fizyki oparty na zasadzie zachowania masy. Warto pamiętać, że zbyt wąskie przekroje generują dotkliwe straty energii oraz wzrost oporów hydraulicznych, co nieuchronnie prowadzi do spadku ciśnienia na długości instalacji.

Wyobraźmy sobie przepływ rzędu 10 m³/h w rurze PE 50. Prędkość medium jest wtedy na tyle wysoka, że może powodować erozję wewnętrznych ścianek przewodu. Znacznie rozważniejszym wyborem będzie w takiej sytuacji zastosowanie rury PE 63. Większy przekrój nie tylko skutecznie wyhamowuje przepływ, ale przede wszystkim minimalizuje straty energetyczne.

Całość zjawisk w systemie opisuje również równanie Bernoulliego, traktujące energię hydrauliczną jako sumę ciśnienia statycznego, energii kinetycznej i potencjalnej. Wybierając zbyt małą średnicę, drastycznie podbijamy energię kinetyczną kosztem ciśnienia statycznego, co ogranicza wydajność w punktach końcowych układu.

Jak czytać wymiary rur? Przewodnik dla hydraulików i budowlanych

Na finalną charakterystykę przepływu rzutuje także:

• długość trasy,
• nachylenie,
• natura materiału.

Tworzywa sztuczne dzięki swojej gładzi minimalizują tarcie, podczas gdy stalowe rury o wysokiej chropowatości stawiają wodzie znaczny opór. Odpowiedni dobór przekroju to zatem klucz do stabilnego ciśnienia i eliminacji niepożądanych turbulencji.

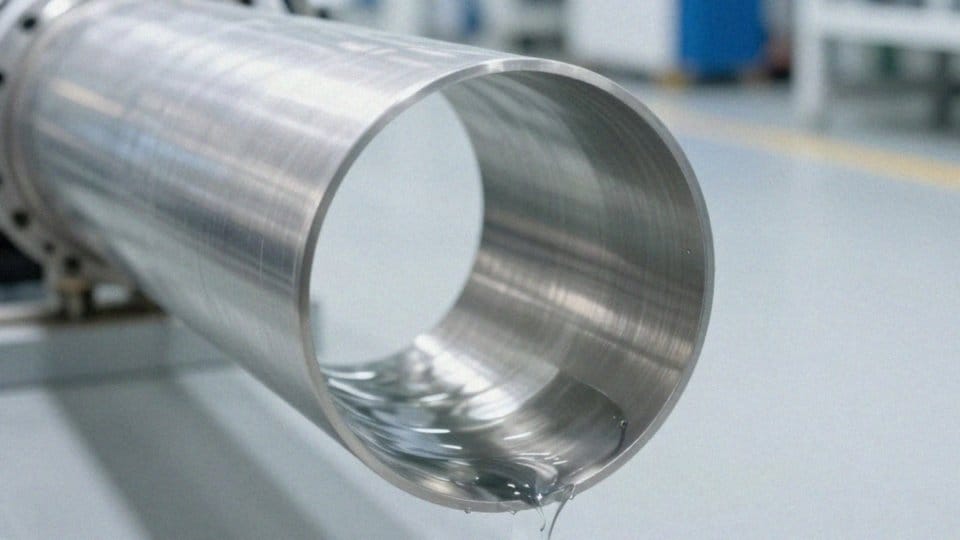

Co to jest natężenie przepływu i jak je liczyć?

Natężenie przepływu, definiowane jako strumień objętościowy Q, określa ilość cieczy przechodzącej przez przekrój rury w jednostce czasu. W praktyce inżynierskiej najczęściej posługujemy się metrami sześciennymi na godzinę lub litrami na minutę. Fundamentem obliczeń pozostaje wzór Q = A·v, gdzie kluczową rolę odgrywa pole powierzchni przekroju oraz prędkość medium.

Tabela średnic rur – kluczowe informacje dla inżynierów i budowlańców

Należy pamiętać o odpowiedniej konwersji jednostek, pamiętając na przykład, że 1 m³/h odpowiada w przybliżeniu 0,2778 l/s. Przy bardziej zaawansowanych analizach trzeba uwzględnić fizykochemiczne właściwości cieczy, w tym przede wszystkim jej gęstość oraz temperaturę. Parametry te wpływają na kinematyczny współczynnik lepkości, a w konsekwencji na liczbę Reynoldsa, która demaskuje charakter przepływu, pozwalając rozróżnić ruch laminarny od burzliwego.

W codziennej pracy inżynierowie sięgają po równania:

• Darcy-Weisbacha,
• Hazena-Williamsa.

Pozwalają one włączyć do rachunku wpływ chropowatości ścianek rury. Zamiast liczyć wszystko ręcznie, często stosuje się dedykowane tabele doboru średnic lub specjalistyczne oprogramowanie. Przyjmuje się, że optymalna prędkość robocza w pionach instalacyjnych powinna mieścić się w przedziale od 1,0 do 3,0 m/s. Precyzja tych wyliczeń to nie tylko wyraz dbałości o sprawność sieci przesyłowej, ale przede wszystkim konieczność zapewnienia pełnej zgodności z obowiązującymi normami technicznymi.

DN co to znaczy? Wyjaśnienie i zastosowanie w inżynierii rurociągowej

Kiedy przepływ staje się burzliwy?

O przejściu płynu od uporządkowanego ruchu laminarnego do chaotycznych turbulencji decyduje liczba Reynoldsa (Re). Obliczamy ją, dzieląc iloczyn średniej prędkości przepływu i średnicy rury przez kinematyczny współczynnik lepkości cieczy. Przyjmuje się, że przepływ pozostaje laminarny, gdy Re nie przekracza 2000, natomiast powyżej 4000 mówimy już o pełnej burzliwości. Strefa przejściowa pomiędzy tymi wartościami jest niezwykle niestabilna.

Gdy ciecz wpada w tryb burzliwy, w układzie powstają silne zawirowania, które skutkują:

• spadkami ciśnienia,
• hałasem,
• wibracjami.

Głównym winowajcą jest zazwyczaj zbyt wysoka prędkość płynu – jeśli średnica rury pozostaje stała, zwiększanie tempa przepływu niemal zawsze prowadzi do zwiększenia niestabilności strumienia. Nie bez znaczenia pozostaje też jakość wykonania instalacji; chropowate ścianki rur działają jak hamulec, przyspieszając przejście w stan turbulencji. Problemy potęgują również wszelkie zwężki czy złączki, które zmuszają medium do nagłego przyspieszenia. Takie punkty inicjują powstawanie wirów, co nie tylko zakłóca spokój pracy, ale na dłuższą metę niszczy rurociąg poprzez erozję.

3/4 cala ile to cm? Praktyczny przewodnik po przeliczaniu

Aby utrzymać system w dobrym zdrowiu, inżynierowie zalecają ograniczenie prędkości przepływu w granicach 1,0–3,0 m/s. Właściwe zaprojektowanie średnic wewnętrznych pozwala bezpiecznie utrzymać liczbę Reynoldsa w ryzach, co przekłada się na cichą pracę i znacznie dłuższą żywotność wszystkich elementów instalacji.

Jak obliczyć spadek ciśnienia w rurze?

W obliczeniach hydraulicznych całkowity spadek ciśnienia to suma strat liniowych oraz miejscowych, wynikających z obecności armatury i kształtek. Do wyznaczenia oporów na odcinkach prostych najczęściej wykorzystuje się równanie Darcy-Weisbacha, gdzie kluczową rolę odgrywa współczynnik tarcia. Jego wartość zależy od liczby Reynoldsa oraz chropowatości ścianek rur, którą można precyzyjnie ustalić za pomocą równania Colebrooka lub dostępnych wykresów.

W typowych instalacjach wodociągowych, pracujących w zakresie 2–4 atmosfer, projektanci chętniej sięgają po uproszczony wzór Hazena-Williamsa. Łączy on spadek ciśnienia z:

• przepływem,
• średnicą przewodu,
• współczynnikiem materiałowym C.

Nie można jednak bagatelizować wkładu elementów miejscowych, takich jak kolana, zawory czy zwężki Venturiego, gdyż w wielu układach znacząco wpływają one na końcowy opór. Warto pamiętać, że parametry cieczy, w tym temperatura i wynikająca z niej gęstość, bezpośrednio oddziałują na lepkość, co przekłada się na ostateczny rezultat obliczeń.

3/8 cala ile to milimetrów? Przeliczenie i zastosowanie

Praktyka pokazuje, że zwiększenie średnicy rury jest najskuteczniejszym sposobem na drastyczne obniżenie strat przy założonym natężeniu przepływu. Jeśli jednak mimo optymalizacji ciśnienie u punktów czerpalnych pozostaje zbyt niskie, niezbędne staje się zastosowanie pomp wspomagających lub zestawów hydroforowych. Cały proces wymaga iteracyjnego sumowania strat na każdym fragmencie instalacji, a finalnym krokiem jest zawsze weryfikacja uzyskanych wyników z wymaganiami technicznymi odbiorców.

Jak dobrać średnicę rur dla wydajnej instalacji?

Właściwe dobranie średnicy rur to wyzwanie, w którym trzeba zbalansować koszty, sprawność instalacji oraz wygodę późniejszego użytkowania. Fundamentem obliczeń jest klasyczne równanie Q = A·v, jednak kluczowe pozostaje utrzymanie prędkości przepływu wody w ściśle określonych granicach. Zaleca się utrzymywanie jej na poziomie:

• 1,5–3,0 m/s dla podejść,
• 1,0–2,5 m/s przy pionach,
• 1,0–2,0 m/s dla pionów rozdzielczych.

Przekroczenie tych wartości grozi uciążliwym hałasem i przyspieszoną erozją materiału, podczas gdy zbyt wolny przepływ podnosi nakłady inwestycyjne i sprzyja gromadzeniu się osadów. Cały proces projektowania składa się z kilku logicznych kroków. Najpierw wyznaczamy całkowite natężenie przepływu dla wszystkich punktów poboru, a następnie dopasowujemy średnicę tak, by prędkość mieściła się w normach dla konkretnego odcinka. Kolejnym etapem jest weryfikacja strat liniowych i miejscowych, wywołanych obecnością kolan, trójników czy armatury, oraz potwierdzenie poprawności reżimu przepływu poprzez obliczenie liczby Reynoldsa.

42 cale ile to cm? Jak przeliczyć i dobrać telewizor do pokoju

W codziennej pracy inżynierskiej często sięgamy po gotowe tabele i kalkulatory, które uwzględniają specyfikę materiałów – od różnych rodzajów polietylenu po rury PP czy standardy typu Klasa 200 IPS. Pamiętajmy, że błąd w tę czy w drugą stronę jest kosztowny: zbyt wąskie rury generują opory prowadzące do niedogrzania pomieszczeń i nadmiernego obciążenia pomp, natomiast przewymiarowanie instalacji niepotrzebnie windowuje koszty zakupu materiałów i samego montażu. Ostatecznym sprawdzianem poprawności projektu jest zawsze analiza współpracy rur z wybranymi pompami, co gwarantuje pełną wydajność systemu w każdym zakamarku budynku.
