Co to jest przekrój poprzeczny rury?
Przekrój poprzeczny rury to kształt powstały w wyniku przecięcia bryły płaszczyzną prostopadłą do jej osi. W klasycznych, cylindrycznych przewodach tworzy on charakterystyczny pierścień, wyznaczony przez dwa współśrodkowe okręgi. Wymiar ten definiuje nie tylko przestrzeń dostępną dla przepływającego medium, ale także grubość samej ścianki rury.
Precyzyjne wyznaczenie tej powierzchni stanowi fundament pracy inżynierów zajmujących się projektowaniem instalacji wodno-kanalizacyjnych oraz systemów grzewczych. Dzięki znajomości geometrii rury możemy:
- trafnie szacować wydajność przepływu cieczy,
- przewidywać odporność konstrukcji na obciążenia mechaniczne,
- obliczać moment bezwładności,
- dokładnie analizować opory hydrauliczne.
Te techniczne dane są niezbędne do efektywnego projektowania każdego systemu przesyłowego.
Jaki jest wzór na pole przekroju poprzecznego rury?
Aby poprawnie obliczyć pole przekroju poprzecznego rury, należy skorzystać z matematycznego wzoru na pole pierścienia:
Ac = π · (D² – d²) / 4, gdzie D oznacza średnicę zewnętrzną, a d wewnętrzną. Jeśli jednak dysponujemy informacją o grubości ścianki t, równanie przyjmuje postać:
Ac = π · (D² – (D – 2t)²) / 4.
W codziennej praktyce hydraulicznej kluczowe bywa wyznaczenie pola powierzchni przepływu, co sprowadza się do obliczenia:
Aflow = π · d² / 4. W tym celu musisz precyzyjnie ustalić średnicę wewnętrzną, wyznaczając ją z zależności:
d = D – 2 · t. Umiejętne wykorzystanie tych wzorów to fundament weryfikacji geometrii systemu przesyłowego, co pozwala w pełni zrozumieć efektywność funkcjonowania instalacji.

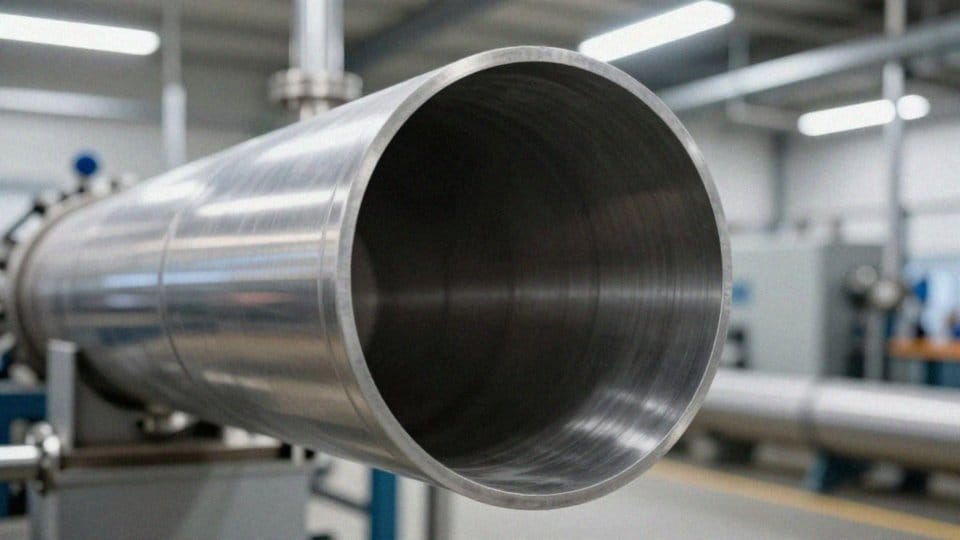

W jaki sposób przekrój poprzeczny rury wpływa na przepływ?

Większa średnica wewnętrzna rury pozwala znacząco obniżyć opory przepływu. Jednocześnie, przy zachowaniu stałego natężenia objętościowego, prędkość płynącego medium ulega ograniczeniu. Wynika to z prostej zależności fizycznej: przy danym przepływie szybkość cieczy pozostaje odwrotnie proporcjonalna do pola przekroju poprzecznego przewodu.
Mniejsza prędkość w instalacjach o szerszym świetle rury przekłada się na redukcję strat ciśnienia, generowanych głównie przez tarcie płynu o ścianki rurociągu. Z tego powodu projektanci muszą starannie balansować między wymaganą szybkością przesyłu a dopuszczalnymi spadkami ciśnienia.
Odpowiedni dobór wymiarów rur nie tylko wpływa na ogólną sprawność hydrauliczną systemu, ale także bezpośrednio przekłada się na koszty eksploatacji pomp. Warto również pamiętać o korzyściach płynących z zastosowania przekroju okrągłego:
- minimalizuje zawirowania,
- gwarantuje płynny przepływ,
- zapewnia równomierny rozkład naprężeń w strukturze rury.
Jak stosować wzór na pole przekroju poprzecznego rury?
Prawidłowe obliczenia inżynieryjne zaczynają się od zapewnienia spójności jednostek oraz rygorystycznego przestrzegania tolerancji wymiarowych. Zanim przejdziesz do jakichkolwiek działań, musisz ujednolicić dane wejściowe – jeśli średnica zewnętrzna D oraz grubość ścianki t dostarczone są w różnych miarach, przelicz je na wspólny system, najlepiej milimetry lub metry.
Kluczowym etapem jest wyznaczenie średnicy wewnętrznej d, co wykonasz za pomocą prostego równania d = D – 2·t. Gdy już znasz tę wartość, bez trudu obliczysz pole przekroju poprzecznego. Pamiętaj, że w przypadku rur o kształtach innych niż kołowe, zamiast standardowego wzoru należy zastosować odpowiednią zależność geometryczną, dopasowaną do profilu przewodu.
W pracy inżynierskiej warto wspierać się specjalistycznymi tabelami DN/OD oraz dedykowanymi kalkulatorami, które znacząco przyspieszają proces. Nie zapominaj przy tym o uwzględnieniu standardów ISO, DIN, ASTM czy SMS. Narzucają one dopuszczalne odchyłki, które w praktyce decydują o tym, jak duża będzie rzeczywista powierzchnia przepływu.
Ostatecznie, by poznać prędkość średnią płynu v, skorzystaj z zależności v = Q/A, gdzie Q to natężenie objętościowe, a A reprezentuje wyliczone wcześniej pole przekroju. Takie podejście nie tylko zwiększa precyzję analizy, ale przede wszystkim pozwala efektywniej optymalizować projektowane systemy instalacyjne.
Jak obliczyć średnicę wewnętrzną rury z D i t?
Aby wyznaczyć średnicę wewnętrzną rury, wystarczy od jej wymiaru zewnętrznego odjąć podwojoną grubość ścianki, co wyraża zależność d = D – 2·t. Kluczowym wyzwaniem w takich obliczeniach pozostaje jednak uwzględnienie tolerancji wymiarowych, które wahają się od:
- ±0,08 mm w mniejszych profilach,
- ±0,35 mm w większych elementach.
Należy również pamiętać, że odchylenia grubości ścianki sięgające nieraz 10% bezpośrednio wpływają na rzeczywistą przestrzeń przepływową. W projektach wymagających wysokiej precyzji, zwłaszcza hydraulicznych czy wytrzymałościowych, inżynierowie zazwyczaj przyjmują wartości minimalne, uwzględniając tolerancję ujemną. Takie zachowawcze podejście gwarantuje utrzymanie odpowiedniej przepustowości oraz bezpieczeństwo eksploatacji.
Znając już średnicę wewnętrzną, bez trudu obliczysz pole przekroju poprzecznego za pomocą wzoru Aflow = π·d²/4. Pamiętaj przy tym o zachowaniu spójności jednostek, najlepiej w milimetrach, co pozwoli uniknąć kosztownych pomyłek w dalszej analizie i zapewni wysoką sprawność projektowanego systemu przesyłowego.
Jak uwzględnić DN i SDR przy doborze rur?

Dobierając rury do instalacji, musisz wziąć pod uwagę dwa kluczowe parametry: średnicę nominalną DN oraz wskaźnik SDR. Podczas gdy DN pełni rolę umownej klasyfikacji elementów systemu, SDR precyzyjnie opisuje relację między średnicą zewnętrzną rury a grubością jej ścianki – obliczysz go dzieląc średnicę D przez grubość t. Warto zapamiętać prostą zasadę: mniejsza wartość SDR oznacza znacznie masywniejszą ściankę, a tym samym wyższą odporność na ciśnienie.
Aby profesjonalnie dobrać orurowanie – niezależnie od tego, czy pracujesz ze stalą, PVC, polietylenem czy polipropylenem – warto przejść przez sprawdzoną procedurę:
- Określ DN, kierując się wymaganą przepustowością oraz dopasowaniem do reszty armatury. Pamiętaj, że średnica nominalna nie zawsze pokrywa się z rzeczywistym wymiarem zewnętrznym, dlatego koniecznie zweryfikuj go w tabeli technicznej producenta.
- Zdecyduj o SDR, biorąc pod uwagę specyficzne warunki pracy systemu i ciśnienie robocze.
- Oblicz średnicę wewnętrzną ID ze wzoru ID = D – 2·t, pamiętając że t równa się D podzielonemu przez SDR. Ta wartość pozwoli Ci wyznaczyć realne pole przepływu oraz ocenić dopuszczalne spadki ciśnienia.
Pamiętaj, że każdy materiał, jak choćby PE czy PP, ma odmienne klasy ciśnieniowe i specyficzne wymagania montażowe. W takich sytuacjach najlepiej sprawdzą się dedykowane kalkulatory projektanta. Precyzyjne zestawienie DN i SDR to najkrótsza droga do optymalizacji instalacji pod kątem wymaganego natężenia przepływu.
W jaki sposób normy kształtują tolerancje wymiarowe rur?
Standardy międzynarodowe i krajowe, w tym ISO, DIN, ASTM czy SMS, wyznaczają istotne ramy techniczne dla wytwarzania przewodów. Ich najważniejszym zadaniem jest określenie dopuszczalnych tolerancji wymiarowych, które bezpośrednio przekładają się na jakość finalnego produktu. Dokumenty te precyzyjnie definiują klasy wymiarowe oraz zakresy odchyłek dla średnicy zewnętrznej i grubości ścianki.
W praktyce wygląda to tak, że dla rur o średnicy od 4 do 30 mm, typowa tolerancja wynosi ±0,08 mm. Wraz ze wzrostem rozmiaru elementu zakres ten się poszerza – dla rur mierzących od 35 do 38 mm dopuszczalna odchyłka to już ±0,15 mm, natomiast w przypadku największych średnic może ona sięgać nawet ±0,35 mm. Z kolei w kontekście grubości ścianki, standardy często dopuszczają odchylenia rzędu ±10% wartości nominalnej.
Poza wymiarami geometrycznymi, normy uwzględniają również rygorystyczne wymagania dotyczące prostoliniowości oraz chropowatości powierzchni wewnętrznej. Te parametry są kluczowe, ponieważ wpływają na opory hydrauliczne i bezproblemowe dopasowanie poszczególnych elementów podczas montażu. Dlatego podczas projektowania instalacji tak istotne jest uwzględnienie tych wartości w obliczeniach wytrzymałościowych i przepływowych.
Zgodność z wytycznymi technicznymi stanowi fundament bezpieczeństwa i stabilnej pracy całego systemu, a tabele producentów – oparte na wymaganiach DN/OD – służą inżynierom jako nieocenione wsparcie w weryfikacji założeń konstrukcyjnych.
